Archivio Terminali Generici
L'archivio dei terminali generici consente di definire terminali per reti termiche, sanitarie o gas non riconducibili a radiatori o fancoil standard.
📂 Accesso
Accesso tramite il menu Impianti Idronici/Sanitari/Reti Gas > Archivio Terminali Generici, oppure tramite il comando DBTERMGEN.
🛠 Interfaccia
📋 Utilizzo
I terminali generici consentono di simulare la presenza di terminali per reti termiche (non riconducibili né a radiatori né a fancoil), per reti sanitarie o reti gas; essi devono essere creati appositamente nell'omonimo archivio.
💡 Note
Per i terminali generici utilizzati in un impianto gas (terminali che simulano un bruciatore, una cucina, ecc.) non bisogna attivare il flag Con uscita nell'archivio dei terminali stessi, trattandosi di un circuito aperto.
Per circuiti generici aperti (il terminale può essere un qualsiasi utilizzatore tipo rubinetto, idrante, ecc.) il flag non deve essere attivato. Se invece la rete è chiusa (il terminale potrebbe rappresentare la batteria di una UTA, uno scambiatore, ecc.) deve essere attivato per consentire all'utente di collegare anche la rete di ritorno.

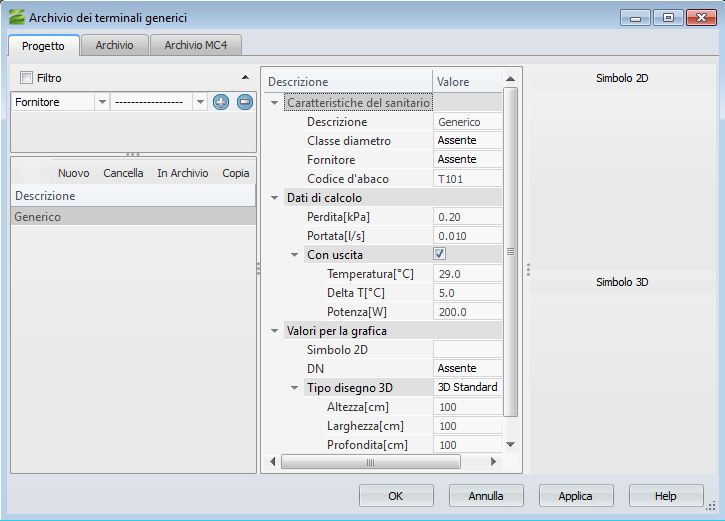

In figura si mostra un esempio di terminale generico per rete termica: attivando l'opzione "Con uscita" l'utente dovrà specificare i valori di temperatura [°C], Delta T [°C], Potenza [W] e Perdita [kW]. Il software determinerà il valore di portata sulla base dei valori di potenza e ΔT immessi.
