Archivio Materiali per Tubazioni e Canali
L'Archivio Materiali per Tubazioni e Canali definisce le proprietà fisiche dei materiali utilizzati nelle reti idroniche, sanitarie, gas e aerauliche, inclusi rugosità e costante di Hazen-Williams per il calcolo delle perdite di pressione.
📂 Accesso
Tale archivio è accessibile tramite la voce Materiale nell'Archivio delle Tubazioni.
📋 Come Caricare Elementi per il Progetto
- Cliccare sul tab ARCHIVIO in alto a sinistra.
- Selezionare un elemento dall'elenco a sinistra (completo o filtrato per tipologia). Per la multi-selezione tenere premuto CTRL e cliccare sui nomi da selezionare.
- Con gli elementi evidenziati in blu, cliccare sul pulsante IN PROGETTO. In alternativa, cliccare con il tasto destro e selezionare IN ARCHIVIO nel menu contestuale.
- Cliccare sul tab PROGETTO per tornare all'elenco degli elementi selezionati ed effettuare eventuali modifiche.

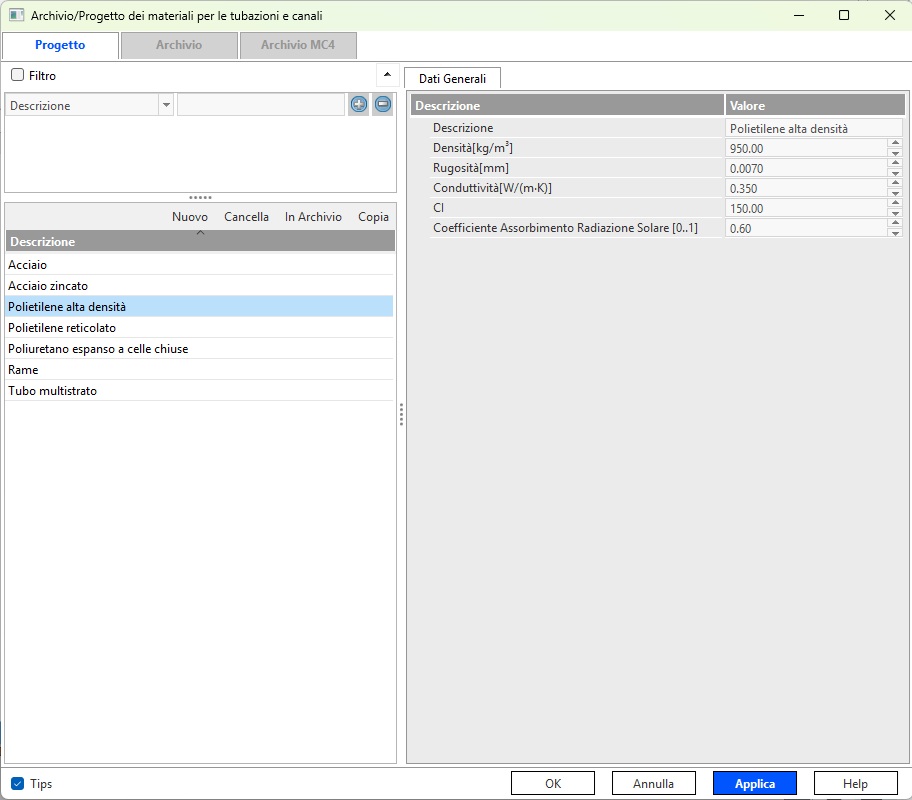

📋 Campi per un Nuovo Materiale
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione estesa della tipologia di materiale. |
| Densità [kg/m³] | Densità del materiale. |

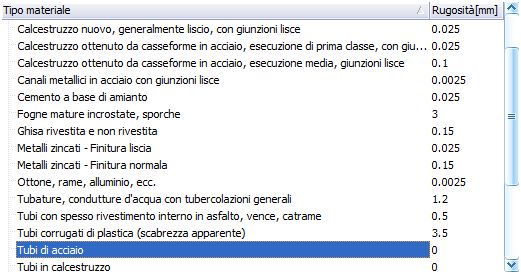

| Rugosità [mm] | Rugosità del materiale per il calcolo delle perdite di pressione. Può essere digitata manualmente o impostata automaticamente selezionando la tipologia di materiale nel campo Materiale dell'archivio tubazioni.  |
| C | Costante dipendente dalla natura della tubazione (Hazen-Williams), usata per il calcolo delle perdite nelle reti antincendio FireCAD. |
| Lambda tot. [W/(m °C)] | Conducibilità totale del materiale. |
⚙️ Costante C secondo le Normative
UNI 12845 (reti antincendio)
| Materiale | C |
|---|---|
| Ghisa | 100 |
| Ghisa Duttile | 110 |
| Acciaio | 120 |
| Acciaio Zincato | 120 |
| Cemento | 130 |
| Ghisa rivestita di Cemento | 130 |
| Acciaio Inossidabile | 140 |
| Rame | 140 |
| Fibra di Vetro Rinforzata | 140 |
NFPA 13
| Materiale | C |
|---|---|
| Unlined Cast or ductile iron | 100 |
| Black Steel (dry systems including preaction) | 100 |
| Black Steel (wet systems including deluge) | 120 |
| Galvanized (all) | 120 |
| Plastic (listed) all | 150 |
| Cement-lined cast or ductile iron | 140 |
| Copper tube or stainless steel | 150 |
| Asbestos Cement | 140 |
| Concrete | 140 |
📌 Formula di Hazen-Williams
La formula utilizzata per il calcolo delle perdite di pressione per attrito è:
| Simbolo | Descrizione |
|---|---|
| p | Perdita di pressione |
| Q | Portata attraverso la tubazione [litri/minuto] |
| d | Diametro interno [mm] |
| C | Costante per tipo e condizione (rugosità) della tubazione |
| L | Lunghezza equivalente della tubazione e dei raccordi |
