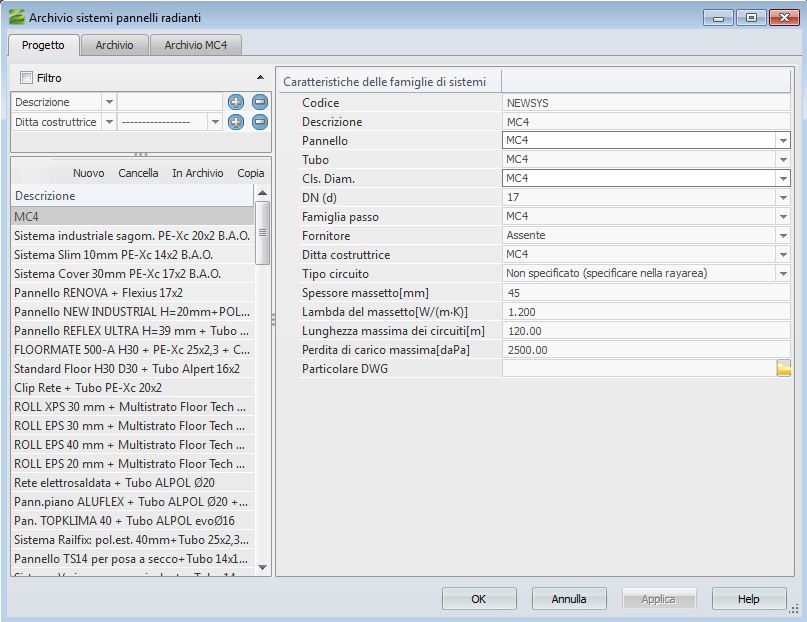

Archivio Sistemi Radianti

L'Archivio Sistemi Radianti consente di definire i sistemi radianti a pavimento utilizzati nel modulo Pannelli Radianti di Mc4Suite.

📂 Accesso

Campo	Descrizione
Codice	Codice identificativo del sistema. Nei sistemi personalizzati per produttori è fondamentale poiché collega il tipo di sistema ai componenti inseriti automaticamente nel computo metrico.
Descrizione	Descrizione del sistema.
Pannello	Selezione dall'Archivio Pannelli.
Tubo	Selezione dall'Archivio Tubazioni tramite menu a tendina o opzione Edita.
Normativa	Selezione dall'Archivio Normativa.
DN (d)	Diametro della tubazione (dai diametri della classe pre-selezionata). Non viene modificato dal calcolo.
Lunghezza massima circuiti [m]	Lunghezza massima del circuito; determina il numero di circuiti per ogni area radiante.
Perdita di carico massima [daPa]	Parametro coinvolto nel numero e nella lunghezza dei circuiti per mantenere le perdite sotto il limite.
Spessore massetto [mm]	Spessore del massetto per il calcolo della resistenza termica addizionale (valore indicativo).
Lambda del massetto	Conduttività termica del massetto sopra e sotto le tubazioni. Una diminuzione di lambda può ridurre il DT fino al minimo e diminuire la resa dei circuiti in ambiente.
Tipo Circuito	Layout delle tubazioni: Non Specificato, Spirale, Serpentina, Serpentine Serie, Doppio Meandro. Con "Non Specificato" l'utente può impostare il tipo nella Rayarea.
Fornitore	Nome del produttore (consigliato ma non obbligatorio).
Particolare DWG	Immagine o file DWG associato al sistema per la Tabella Montaggi (comando `plotfinishes`).
Passi	Selezione dall'Archivio Passi.
