Strutture - Composizione
La scheda Composizione mostra l'elenco degli strati della struttura con i rispettivi spessori e consente di costruire la stratigrafia tramite drag & drop dall'Archivio Materiali.
🛠 Interfaccia
La scheda Composizione si struttura in maniera differente a seconda che si effettuino esclusivamente verifiche di tipo termico oppure si eseguano contestualmente verifiche di tipo termico e acustico.
Verifica della trasmittanza termica

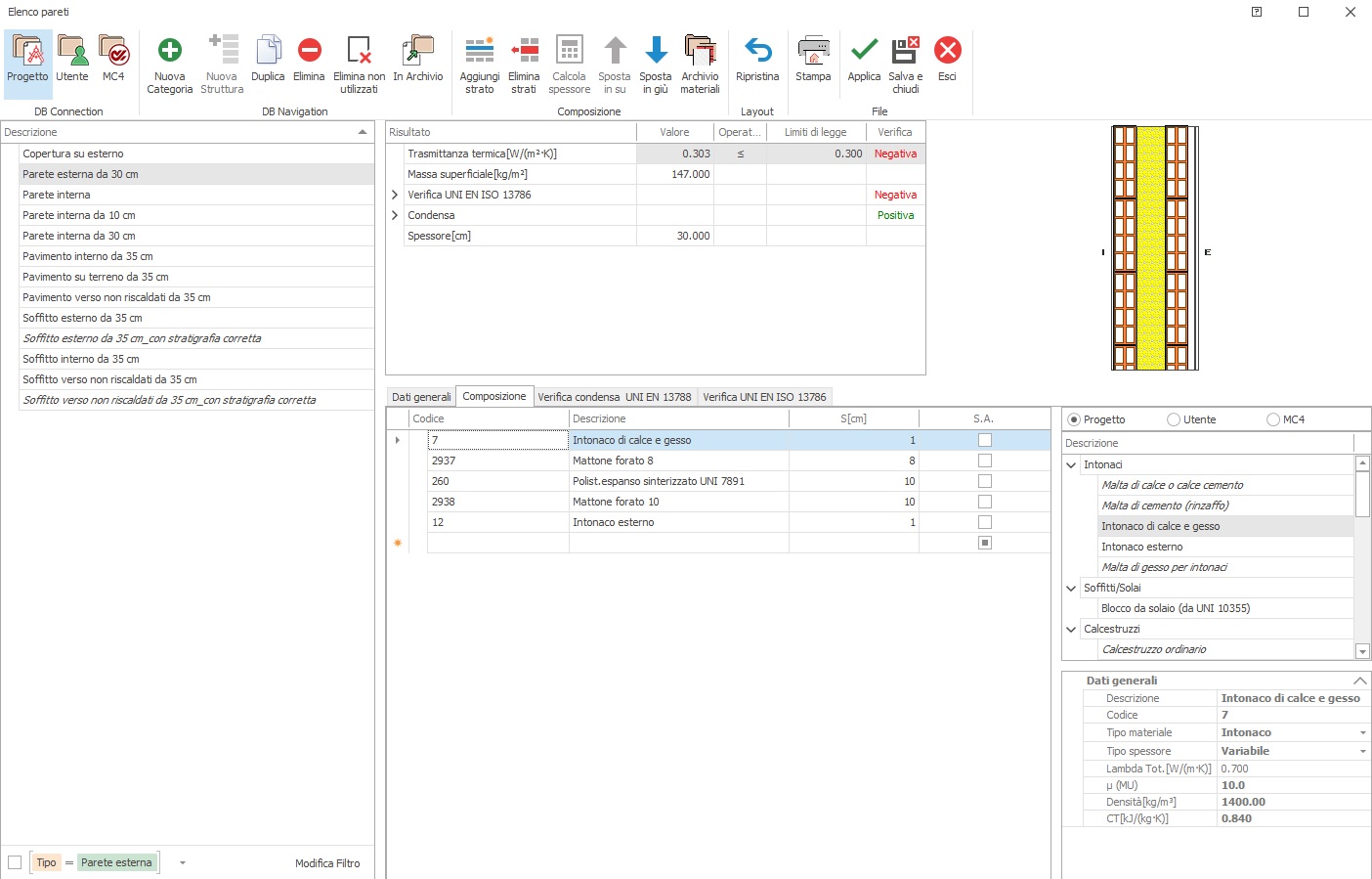

La scheda Composizione mostra l'elenco degli strati della struttura ed i rispettivi spessori. Nella parte destra della finestra è presente, in forma sintetica, l'Archivio Materiali.
🔧 Operazioni
Per aggiungere uno strato alla struttura si può utilizzare la tecnica Drag&Drop del materiale dall'area dell'archivio a quella della stratigrafia. Usare la stessa tecnica per posizionare il materiale nella posizione corretta.
Ogni volta che si aggiunge un nuovo strato occorre fissarne lo spessore, se non si tratta di un materiale a spessore fisso. Se si aggiunge un materiale a spessore fisso il programma aggiorna automaticamente lo spessore della stratigrafia, lo spessore complessivo della struttura, i valori della trasmittanza termica, della resistenza termica e della massa superficiale.

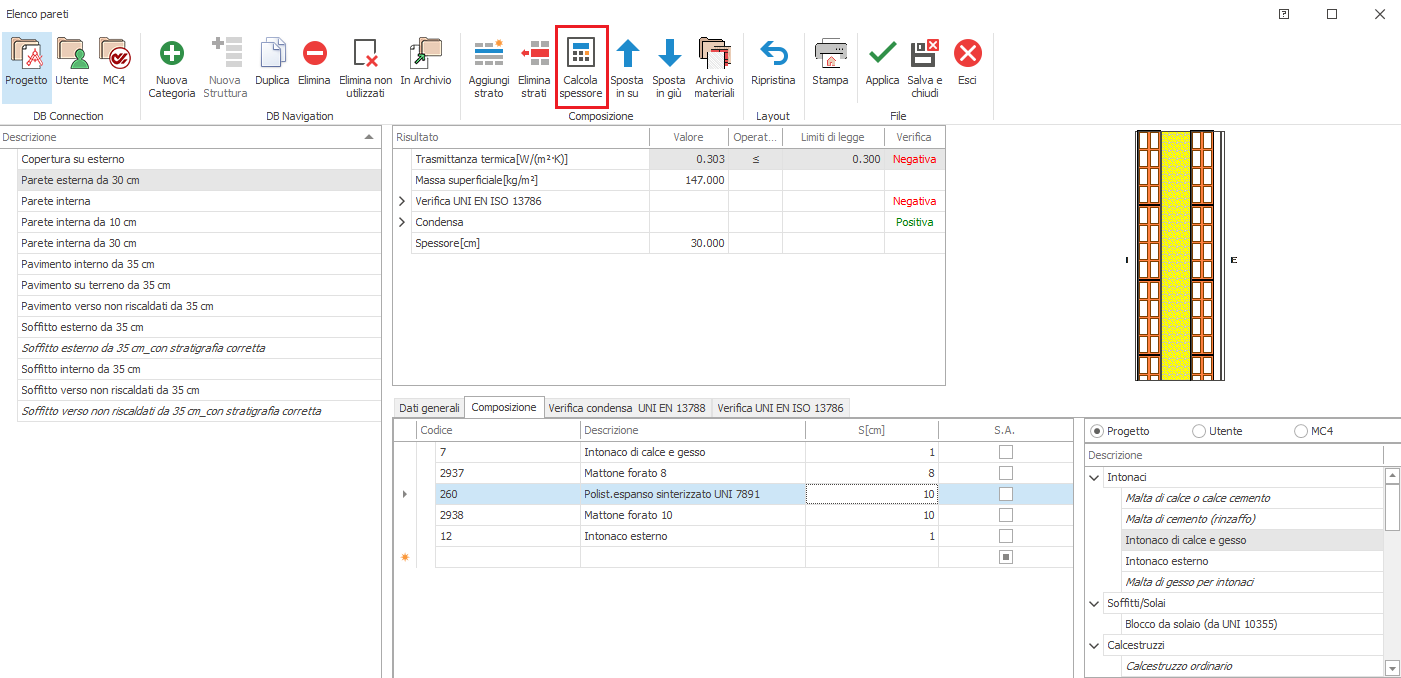

Selezionato un materiale isolante, cliccando sul tasto "Calcola spessore" posto nella barra superiore, si attiva la funzione automatica di conseguimento del valore della trasmittanza U e di trasmittanza termica periodica inferiore al valore limite previsto da normativa.
Il programma provvede ad aumentare lo spessore del materiale prescelto sino a conseguire un valore di U < U limite e, se selezionato, un valore di trasmittanza termica periodica inferiore al corrispondente limite normativo.
📋 Colonna S.A. (Strato Attivo)
La colonna S.A. (Strato Attivo) posta accanto a quella dello spessore di ogni strato serve ad indicare quale strato contiene le tubazioni di un impianto a pannelli radianti.
