Strutture - Dati Generali
La scheda Dati Generali dell'Archivio Strutture consente di definire le proprietà principali di ogni struttura, incluse la tipologia, i coefficienti di scambio termico, le verifiche di legge e le eventuali configurazioni speciali.
🛠 Interfaccia
| Modulo di Mc4Suite | HTCad |  FireCad |  NoiseCad |
|---|---|---|---|
| Sottomoduli |  Calcolo energetico |  Carichi termici |  Pannelli radianti |
Descrizione: campo che ripropone la descrizione dell'elemento selezionato, così come proposta nella colonna Descrizione posta nella parte sinistra della finestra. Un'eventuale modifica eseguita in questo campo viene riportata automaticamente nel campo corrispondente dell'elenco strutture e viceversa.
⚙️ Impostazioni Generali
| Ambito | Campo | Descrizione |
|---|---|---|
| Categoria | Consente di associare alla nuova struttura una categoria di appartenenza. Per selezionare una categoria tra quelle già presenti, si posiziona il cursore nel campo e si clicca sul pulsante apposito. Volendo creare una nuova categoria, si clicca sull'apposito pulsante. | |
| | Tipo di struttura | Propone l'elenco delle sei tipologie previste. La scelta influisce sul valore dei coefficienti superficiali di scambio termico esterno he ed interno hi e sul valore della trasmittanza limite per il confronto. |
| | Vetrata | Se la struttura è un vetro, si deve porre il segno di spunta in questo campo. Così facendo vengono adottati i corrispondenti valori di Hi ed He e viene abilitato il campo Epsilon. |
| | Epsilon | Consente di specificare il valore dell'emissività del componente trasparente. Influisce sul valore di Hi dei componenti trasparenti, secondo la formula contenuta nella norma UNI EN 673 (in particolare in presenza di depositi superficiali): Hi = (4,4 x ε) / 0,837 + 3,6. Il programma propone un valore di default di 0,837, corrispondente all'emissività dei vetri comuni. |
| | Colore Esterno | Finalizzato alla determinazione del fattore di assorbimento solare (0,3 chiaro / 0,6 medio / 0,9 scuro), utilizzato per il calcolo dell'area equivalente secondo la norma UNI TS 11300-1, par. 14.2, e del coefficiente di correzione K per il calcolo dei cooling load (colore chiaro K=0,65; medio K=0,83; scuro K=1). Per edifici in zone urbane è sempre possibile utilizzare la scelta Scuro. Per edifici in zone rurali attenersi alla classificazione: Chiaro (bianco, crema); Medio (celeste, verde chiaro, rosso chiaro, marrone chiaro, legno naturale, cemento naturale); Scuro (nero, blu, rosso, marrone, verde). |
| | Colore Interno | Finalizzato alla determinazione del fattore di assorbimento solare del lato interno ai fini del calcolo in regime dinamico secondo UNI EN ISO 52016-1:2018. |
| Codice d'abaco | Codice con il quale il programma contraddistingue la struttura in esame, riportato nell'etichetta delle pareti. | |
| Scheda Tecnica | Consente di associare un file PDF contenente la descrizione della parete; il file deve essere posizionato nella cartella C:\ProgramData\Mc4Software\Mc4Suite 2022\full\databases\AssociateFile. | |
| Colore 3D | Permette di scegliere il colore con cui la struttura sarà visualizzata nei disegni. Non ha influenza sui calcoli. |
Affinché il programma recepisca la correzione del coefficiente superficiale di scambio termico interno, conseguente alla digitazione di un valore di emissività diverso da 0,837, è necessario che, dopo aver inserito nel campo Epsilon il valore desiderato, l'utente tolga e successivamente apponga nuovamente il segno di spunta sul campo Vetrata.
⚙️ Impostazioni Generali di Calcolo
| Ambito | Campo | Descrizione |
|---|---|---|
| | V vento [m/s] | Se la velocità del vento nella stagione invernale supera 4 m/s, è necessario correggere i valori di coefficiente superficiale di scambio termico esterno mediante le formule dell'allegato A della norma UNI 6946. |
| Incr. Sic. [%] | Incremento di sicurezza della trasmittanza teorica U, per tener conto di imprevisti nelle condizioni di esercizio e delle reali condizioni di posa in opera dei materiali. Applicato esclusivamente ai fini del calcolo delle dispersioni secondo UNI 12831. |
| | Hi [W/(m²K)] | Coefficiente superficiale di scambio termico sul lato interno della struttura, proposto dal programma in funzione della selezione del Tipo di struttura. |
| | He [W/(m²K)] | Coefficiente superficiale di scambio termico sul lato esterno della struttura, proposto dal programma in funzione del Tipo di struttura e della velocità del vento. Affinché il programma recepisca la correzione conseguente all'inputazione di una velocità del vento superiore a 4 m/s, è necessario dapprima digitare il valore della velocità nel campo V vento [m/s] e successivamente riselezionare il tipo di struttura desiderato nel campo Tipo di struttura. |
| U Imposto | Attivando il check, l'utente può impostare il valore della trasmittanza U indipendentemente dalla stratigrafia, che non è più richiesta. Determina l'impossibilità della verifica di Glaser, del calcolo della resistenza al rumore e dello sfasamento dell'onda termica. |
| Trasmittanza [W/(m²K)] | Visibile solo se U Imposto è attivato. Inserisce il valore della trasmittanza termica della parete. |
| Spessore [cm] | Visibile solo se U Imposto è attivato. Inserisce lo spessore della parete. |
In caso in cui si sia imposto la U e lo Spessore anche ad una sola parete, occorre impostare il calcolo della Capacità Termica dell'edificio in modalità "Forfettario secondo prospetto 22 specifica UNI/TS 11300-1:2014" e specificarne il valore nell'apposito campo presente nella scheda Dati di Calcolo di Zona di Legge. Inoltre quando si impone la U e lo spessore il risultato del Calcolo Estivo secondo ASHRAE NON è attendibile causa assenza del valore dei parametri di caratterizzazione termofisica dei singoli materiali.
📋 Verifiche di Legge 10
| Ambito | Campo | Descrizione |
|---|---|---|
| Tipo di verifica (Umedia) | Specifica se la struttura dev'essere considerata nel calcolo della trasmittanza media secondo i criteri stabiliti dalla FAQ 3.16 della terza serie del MISE. Opzioni: Verificare, Non verificare, Non stampare. |
| Tipo di verifica (H'T) | Specifica se la struttura dev'essere considerata nel calcolo del parametro H'T secondo le FAQ MISE. Opzioni: Verificare, Non verificare, Non stampare. |
| Verificare verso/di locale non riscaldato | L'attivazione di questo check comporta l'impostazione della resistenza termica limite per la struttura in esame in funzione della tipologia (esterna o interna). |

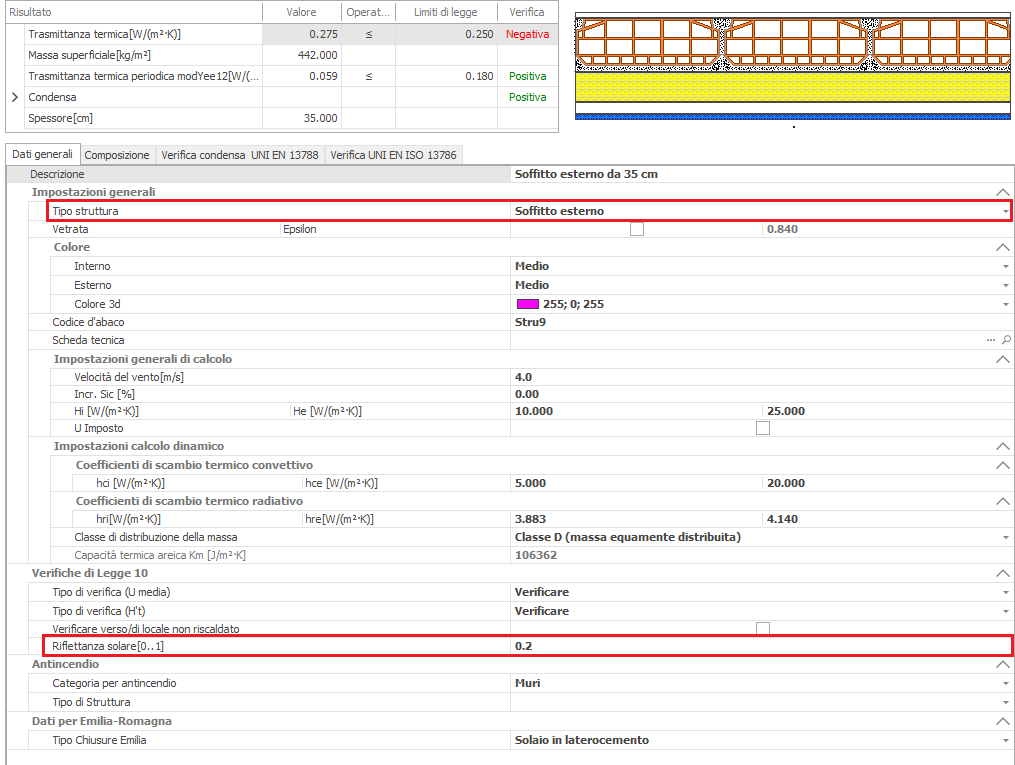

| Riflettanza solare [0..1] | Visualizzato esclusivamente per il tipo "Soffitto esterno". I decreti attuativi della Legge 90 impongono l'uso di materiali a elevata riflettanza solare: > 0,65 per coperture piane, > 0,3 per coperture a falda. |
📌 Archivio MC4 - Stratigrafie UNI/TR 11552
All'interno della sezione "Archivio Mc4" sono elencate anche le stratigrafie definite nell'abaco della norma UNI/TR 11552, identificate tramite i codici riportati nella seguente suddivisione:
a. Pareti Perimetrali
- pareti in laterizio pieno (MLP01 – MLP03)
- pareti in pietra (MPI01 – MPI05)
- pareti in materiale vario (MCO01 - MCO05)
- pareti a cassa vuota (MCV01 – MCV06)
- pareti prefabbricate (MPF01 – MPF04)
- trasmittanza termica di chiusure verticali opache (prospetto 2)
- trasmittanza termica di chiusure verticali opache coibentate (prospetto 3)
b. Solai
- solai verso esterno o verso ambienti non climatizzati (SOL01 – SOL15)
- trasmittanza termica di solai (prospetto 4)
c. Coperture
- coperture piane (COP01 – COP05)
- trasmittanza termica di coperture piane (prospetto 5)
- coperture inclinate (CIN01 – CIN05)
- trasmittanza termica di coperture inclinate (prospetto 6)
🔧 Antincendio
| Ambito | Campo | Descrizione |
|---|---|---|
| Categoria per antincendio | Scegliere una voce tra: "Muri", "Solai" e "Travi tiranti pilastri". |
| Tipo di Struttura | Scegliere una voce tra quelle selezionabili nel combo box; le voci si modificano a seconda della scelta nel campo precedente. |
🔧 Pareti Speciali
| Ambito | Campo | Descrizione |
|---|---|---|
| Pareti speciali | Visualizzato esclusivamente per le pareti esterne. In conformità con la norma UNI/TS 11300-1 consente di descrivere tipologie speciali: Parete con isolamento trasparente, Parete solare ventilata (Trombe), Parete ventilata. Per la loro completa definizione è richiesto l'inserimento di specifici parametri di calcolo. |
Parete con isolamento trasparente: l'area di captazione solare si determina secondo la metodologia dell'allegato E (par. E.3.2.2) della norma UNI EN ISO 13790. Parametri richiesti:
- Percentuale vetro [0..1]: quota parte di strato vetrato dell'elemento di copertura esterna dello strato d'aria (0 = strato esterno completamente opaco; 1 = completamente vetrato).
- Trasmittanza solare (incidenza diffusa o emisferica) [0..1]: valore dichiarato dal produttore del vetro.
- Trasmittanza solare trascurabile: ponendo il segno di spunta si segnala che la trasmittanza solare per incidenza normale è trascurabile.
- Trasmittanza solare (incidenza normale) [0..1]: valore dichiarato dal produttore del vetro; in alternativa ricavabile dal fattore di shading del vetro.
Parete solare ventilata (parete Trombe): l'area di captazione solare si determina secondo le formule E.15 dell'allegato E (par. E.4.2.3) della norma UNI EN ISO 13790. Parametri richiesti:
- Percentuale vetro [0..1]: quota parte di strato vetrato (0 = opaco; 1 = vetrato).
- Schermatura mobile invernale / estiva [0..1]: fattore di shading dello schermo esterno delle finestre; se non noto, si possono usare i valori suggeriti per gli schermi dei serramenti.
- Trasmittanza solare (incidenza normale) [0..1]: valore dichiarato dal produttore del vetro.
- Portata d'aria nell'intercapedine [l/s]: portata d'aria che caratterizza l'intercapedine della parete ventilata.
Parete ventilata: l'area di captazione solare si determina secondo le formule E.20, E.21 dell'allegato E (par. E.5.2.3) della norma UNI EN ISO 13790. Parametri richiesti:
- Percentuale vetro [0..1]: quota parte di strato vetrato (0 = opaco; 1 = vetrato).
- Schermatura mobile invernale / estiva [0..1]: fattore di shading dello schermo esterno delle finestre.
- Trasmittanza solare (incidenza normale) [0..1]: valore dichiarato dal produttore del vetro.
- Portata d'aria nell'intercapedine [l/s]: portata d'aria che caratterizza l'intercapedine della parete ventilata.

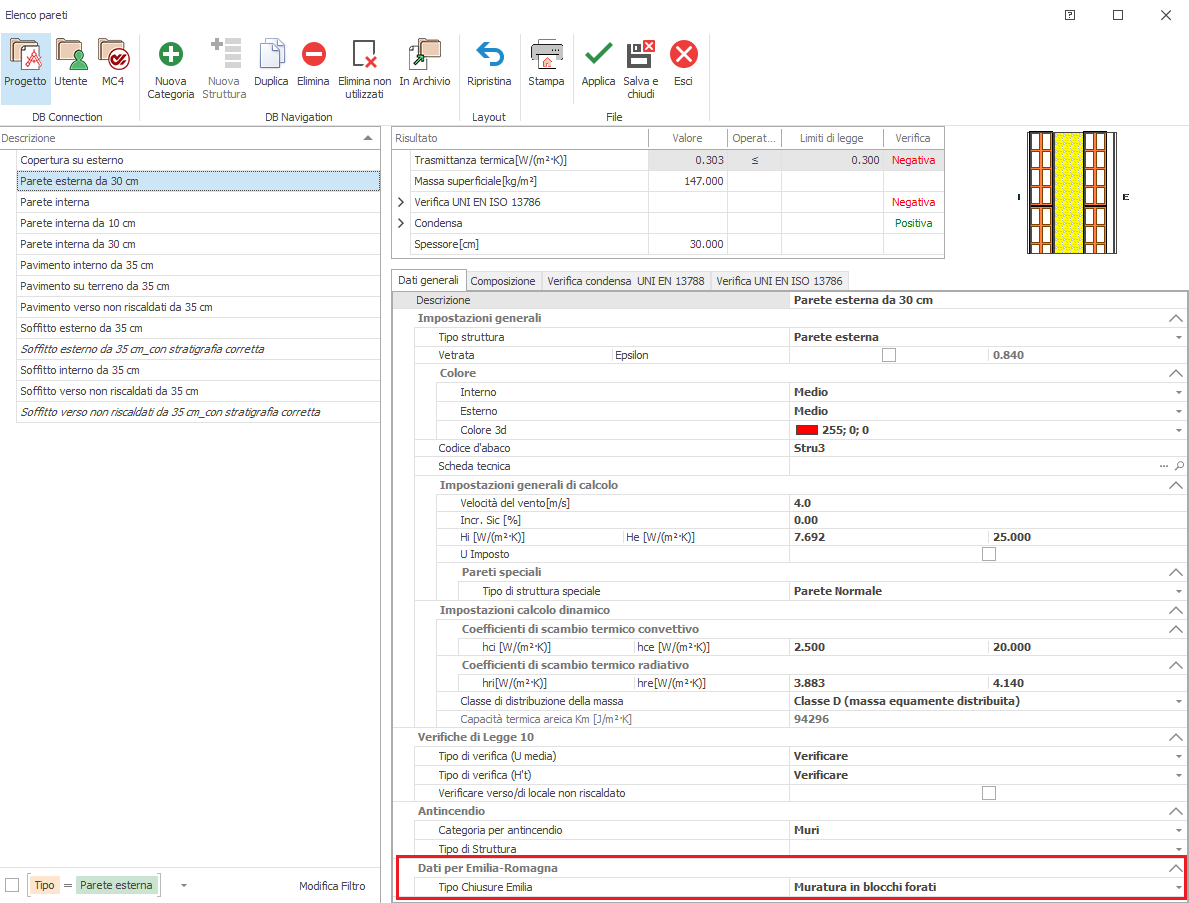

Per la sola regione Emilia-Romagna è possibile indicare la tipologia struttura ai fini dell'esportazione all'interno della sezione "Dati aggiuntivi" del portale regionale SACE.
📋 Acustica
| Ambito | Campo | Descrizione |
|---|---|---|
| Tipologia Costruttiva | Campo ad esclusiva finalità acustica. Per le pareti verticali definisce se la struttura è a singolo o doppio paramento; per i solai/pavimenti distingue tra Solaio semplice e Solaio/Pavimento galleggiante. Tale scelta è fondamentale poiché influenza la composizione della struttura nella scheda COMPOSIZIONE e la sua verifica acustica previsionale. |
