Archivio Terminali Sanitari
L'Archivio Sanitari raggruppa tutti i terminali destinati agli impianti idrico-sanitari, con i relativi parametri di portata, dimensioni e simboli grafici.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Comando | DBSAN |

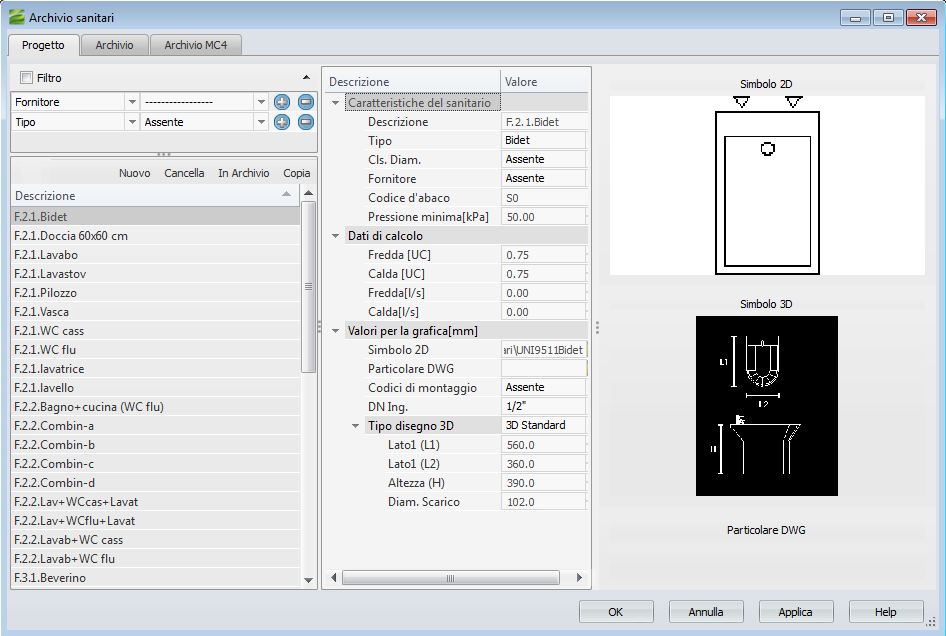

| Aspetto |  |
📋 Campi
In fase di inserimento di un nuovo elemento occorre compilare i seguenti parametri:
| Campo | Descrizione |
|---|---|
| Descrizione | Denominazione del terminale. |
| Tipo | Tipologia del terminale, selezionabile dal menu a tendina. |
| Archivio Normative | Collegamento all'Archivio Normative. |
| Archivio Persone | Collegamento all'Archivio Persone. |
| Pressione minima [kPa] | Pressione ottimale all'uscita del terminale per assicurare la portata di progetto. |
| Solo acqua fredda | Attivare per i terminali privi di ingresso per l'acqua calda (es. WC) o per escluderla (es. Lavabo). Il comando Linea calda parallela alla fredda collega automaticamente alla rete calda solo i terminali con questa opzione disattivata. |
| Portate norma UNI | Portate in UC (ramo acqua calda e ramo acqua fredda) per il dimensionamento secondo Unità di carico. |
| Portate norma DIN | Portate in l/s per il dimensionamento secondo norma DIN. |
| Simbolo 2D | Simbolo per la rappresentazione bidimensionale del terminale. |
| Archivio Montaggio | Collegamento all'Archivio Montaggio. |
| Particolare DWG | Permette di associare una rappresentazione grafica o immagine DWG del dettaglio di montaggio del terminale. |
| Usa blocco | Se attivato, impone la lettura delle dimensioni caratteristiche (L1, L2, H) direttamente dal file DWG specificato in File blocco. |
| DN Ing. | Diametro nominale dell'ingresso (relativo al file blocco). |
| Diam. Scarico | Diametro dello scarico (relativo al file blocco). |
💡 Note
Oltre alle dimensioni comuni a tutti i terminali (L1, L2, H), a seconda del terminale selezionato saranno elencate le dimensioni specifiche (es. altezza della colonna di un lavabo, spessore del bordo della vasca, ecc.).
