Inserimento di una Legenda nel Disegno

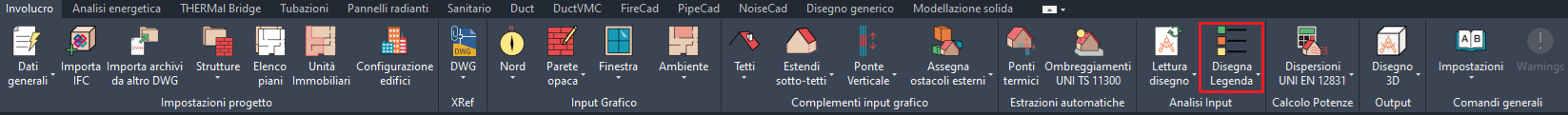

Il comando Disegna Legenda consente di inserire una tabella dati nello spazio modello a corredo del disegno.
A corredo del disegno è possibile inserire delle tabelle (legende) di dati riguardanti i seguenti oggetti del programma:
- Ambiente
- Bocchette
- Circuiti Pannelli
- Collettori
- Fancoils
- Pannello
- Pompa
- Radiatori
- Pannelli Radianti Prefabbricati
- Serbatoi
- Separatore Idraulico
- Strumenti
- Valvole
- SIM
- Circuiti Pannelli SIM
- Terminali Antincendio
- Area Favorita
- Area Sfavorita
- Compartimento
- Tubazioni
- Alimentazioni
- Canali
- Duct Expert
- Pezzi Speciali
📊 Procedura di Inserimento
Eseguire il comando e compilare i campi nella maschera visualizzata:
- Tipo oggetto: selezionare dall'elenco l'oggetto della tabella (ambienti, collettori, terminali, ecc.).
- Layout: richiamare il layout della tabella da usare, ossia le proprietà dell'oggetto da pubblicare nelle colonne della tabella. Per impostare la visibilità delle proprietà occorre editare la legenda nella maschera del relativo database.
- Progetto: la lista mostrata in questo campo dipende dal tipo di oggetto selezionato. Ad esempio per gli Ambienti mostra l'elenco dei piani, per i Collettori mostra l'elenco dei progetti di tubazioni, ecc.
🖱 Posizionamento nel Disegno
Una volta compilati i campi, cliccare OK e indicare nell'area di disegno il punto di inserimento, che corrisponde all'angolo superiore sinistro della tabella.
🔄 Aggiornamento Automatico
Qualora si apportino modifiche alle proprietà da mostrare dell'oggetto di cui è già stata disegnata una tabella, il programma aggiorna la tabella stessa automaticamente dalla maschera del database legenda. Se ciò non dovesse accadere, rieseguire il comando di inserimento legenda.

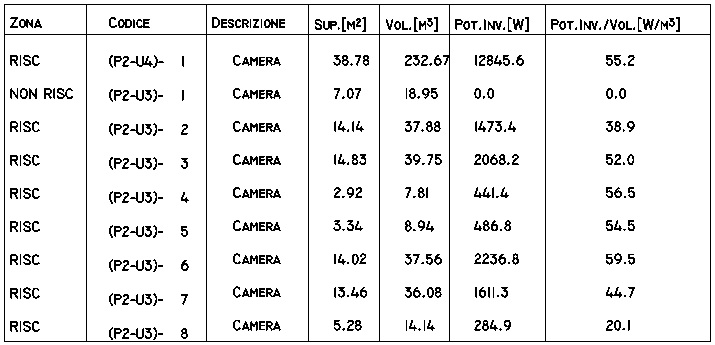

La figura sottostante mostra un esempio di tabella (legenda) degli ambienti di un piano del fabbricato con solo alcune delle proprietà visibili.
