Vista Verticale del Progetto

Il comando Vista Verticale crea una visualizzazione del piano XZ (sebbene UCS mostri sempre XY), particolarmente utile per il disegno di tratti verticali di tubazioni e canali.

⚙️ Procedura Operativa​

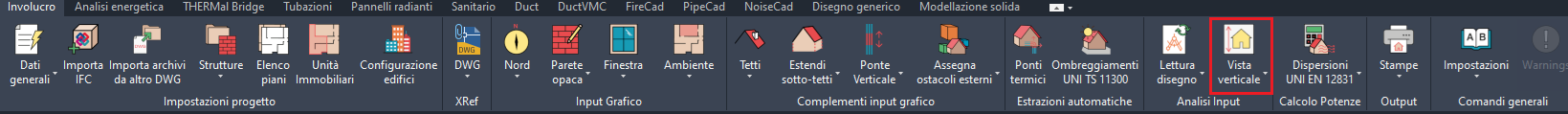

Icona Vista Verticale

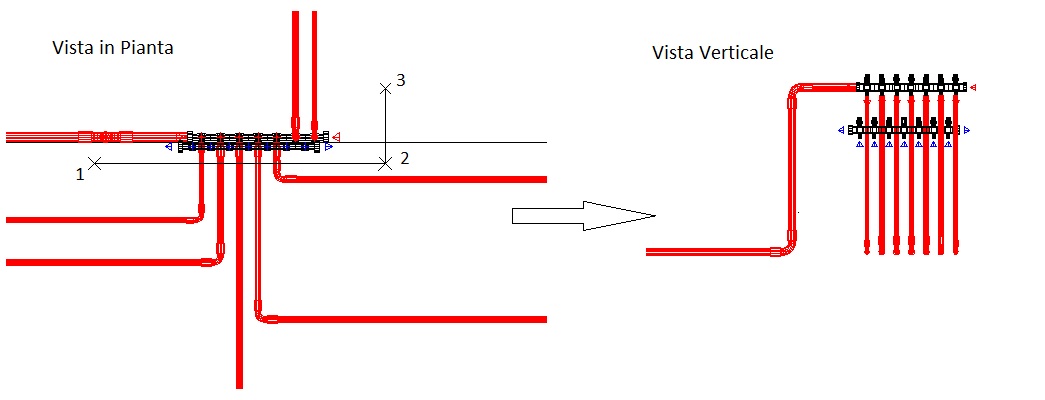

Eseguire il comando e cliccare nell'area del disegno per definire la zona di visualizzazione. Come mostrato nella figura in basso nella parte Vista in pianta:

  • Il segmento 1-2 definisce la larghezza della vista verticale.
  • Il segmento 2-3 definisce la profondità. Nessun oggetto a destra o sinistra del segmento 1-2 sarà mostrato nella vista verticale, così come nessun oggetto prima e dopo il segmento 2-3.

Esempio Vista Verticale

suggerimento

Questo comando è indicato per il disegno di tratti verticali di tubazioni e canali in alternativa ai comandi utilizzabili quando è attiva la vista in pianta.
