Esportazione del Progetto in Formato AutoCAD 3D

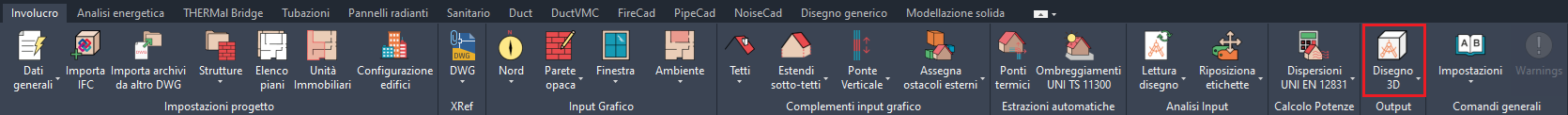

Il comando Converti 3D consente di creare un disegno composto da sole entità CAD tridimensionali, esportando il progetto Mc4Suite in un file DWG standard.
📤 Procedura di Esportazione
Eseguito il comando, il programma apre la maschera dove selezionare il percorso in cui salvare il file e inserire il nome del file da creare.
- Il programma crea un file in formato DWG versione R2018.
- Il programma esporta quanto è a video al momento dell'esecuzione del comando.
📋 Note Tecniche
Nel file esportato verificare la visibilità dei layers: a volte aprendo il file esportato l'area di disegno risulta vuota. In questo caso occorre accedere alla maschera di gestione dei layers del CAD e attivare i layer desiderati.
Se durante l'esportazione del file si ottiene un messaggio di errore che ha bloccato il processo, si consiglia di verificare (comando Verifica del CAD) sia il disegno che i singoli file Xref (allegati), in quanto anche gli allegati verranno esportati. Al limite, provare a scollegare i file Xref prima di procedere a un nuovo tentativo di esportazione.
