Esportazione del Progetto in Formato AutoCAD 2D

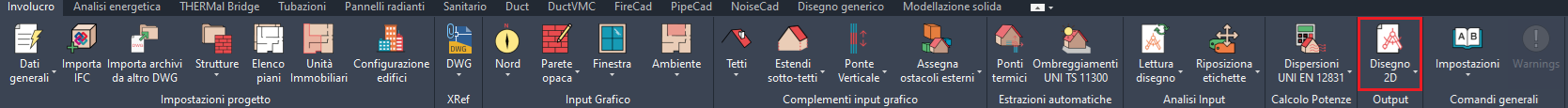

Il comando Converti 2D consente di creare un disegno composto da sole entità CAD bidimensionali, esportando il progetto Mc4Suite in un file DWG standard.
📤 Procedura di Esportazione
Eseguito il comando, il programma apre la maschera dove selezionare il percorso in cui salvare il file e inserire il nome del file da creare. Prima di avviare l'esportazione, nella barra dei comandi, occorre specificare se si vuole salvare nel file su cui si lavora l'input bidimensionale (ossia tutto ciò che poi sarà anche esportato nel file).
Se si decide di salvare il bidimensionale nel file di lavoro, occorre spegnere i relativi layers "bidimensionali" per poter selezionare gli oggetti Mc4 (ad esempio il muro e non la linea bidimensionale che lo rappresenta).
📋 Note Tecniche
- Il programma crea un file in formato DWG versione R2018.
- Il programma esporta quanto è a video al momento dell'esecuzione del comando e quanto incluso verticalmente tra Zmin e Zmax del piano attivo (vedi quota pavimento e soffitto del piano corrente).
- Nel file esportato verificare la visibilità dei layers: a volte aprendo il file esportato l'area di disegno risulta vuota. In questo caso occorre accedere alla maschera di gestione dei layers del CAD e attivare i layer desiderati. Il nome dei layer è lo stesso di quello usato nel programma con l'aggiunta (spesso, ma non sempre) del termine "bidimensionale".
Se durante l'esportazione del file si ottiene un messaggio di errore che ha bloccato il processo, si consiglia di verificare (comando Verifica del CAD) sia il disegno che i singoli file Xref (allegati), in quanto anche gli allegati verranno esportati. Al limite, provare a scollegare i file Xref prima di procedere a un nuovo tentativo di esportazione.
