Inserimento e Disegno di una Pompa di Circolazione

Comando per l'inserimento di una pompa di circolazione nella rete idrionica, con selezione della marca e del modello dall'archivio e configurazione degli angoli di installazione.

🛠 Identificazione Comando

CampoValore
Icona
ComandoDPUMP
FinalitàPermette l'inserimento del componente Pompa nel disegno

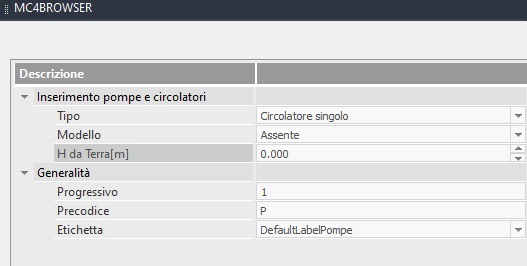

⚙️ Parametri Barra Laterale

CampoDescrizione
ReteSelezionare mandata o ritorno per rete termica. La pompa potrà comunque essere collegata ad entrambe le reti; il collegamento ad entrambe è necessario per il calcolo delle portate effettive
TipoFiltra l'elenco delle pompe disponibili in funzione del tipo impostato nell'archivio delle pompe
MarcaElenca le pompe corrispondenti alla tipologia scelta
ModelloPermette la selezione del modello (diversa curva di prestazione) in funzione della marca selezionata
Precodice/ProgressivoCodici alfa-numerici per l'identificazione della pompa nel disegno; il progressivo si incrementa automaticamente ma può essere reimpostato
H da TerraAltezza di installazione/disegno della pompa relativa al piano attivo
EtichettaSelezionare o meno l'etichetta da mostrare (i dati visualizzati sono personalizzabili tramite l'archivio Etichette)

📌 Inserimento nel Disegno

Modalità con OSNAP alla tubazione (consigliata):

Il punto di inserimento di default corrisponde alla connessione di mandata o ritorno in funzione del tipo di tubazione su cui si fa OSNAP. L'allineamento alla tubazione è automatico. L'OSNAP può essere fatto solo agli estremi della tubazione (inserimento non disponibile in modalità In-Line).

Dopo il primo click occorrono due click di accettazione dell'angolo di rotazione su Z e su Y (non modificabili perché agganciati alla tubazione), più un click per la rotazione intorno a X.

Modalità libera (non agganciata a tubazioni):

Tutti gli angoli di rotazione attorno ai tre assi X, Y, Z devono essere specificati con il mouse oppure digitando il valore nella riga di comando e premendo Invio.
