Inserimento e Disegno di un Radiatore
Comando per l'inserimento del terminale Radiatore nel progetto idronico e il suo dimensionamento, con selezione del modello dall'archivio e impostazione delle potenze.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DTERM (R) |
| Finalità | Permette l'inserimento del terminale Radiatore e il suo dimensionamento |

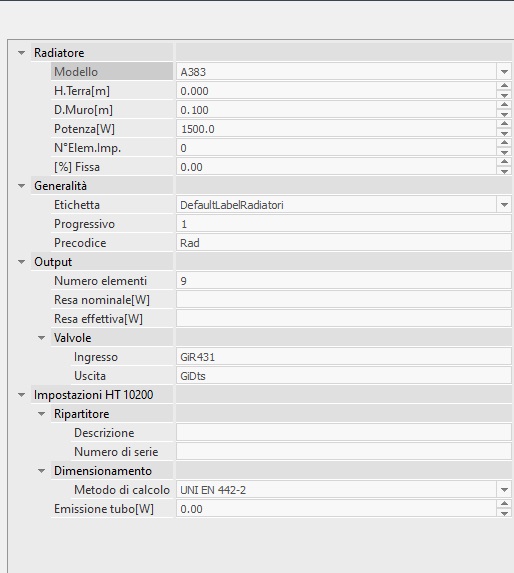

⚙️ Parametri Barra Laterale
| Campo | Descrizione |
|---|---|
| Modello | Selezionare il modello/taglia dalla struttura dell'Archivio radiatori |
| H. da terra [m] | Altezza di posizionamento rispetto al pavimento del piano corrente |
| D. dal muro [m] | Distanza minima dalla parete di riferimento all'atto dell'inserimento con OSNAP |
| Potenza [W] | Resa effettiva imposta (per input tabellare o senza etichetta ambiente); confermare con INVIO |
| N°Elem. Imp. | Numero fisso di elementi del radiatore da inserire; inibisce il calcolo automatico degli elementi e prevale sulla potenza imposta |
| [%] Fissa | Percentuale del carico termico che il terminale abbatterà. Il programma calcola il numero di elementi corrispondente; gli altri radiatori in ambiente vengono dimensionati per la potenza restante |
| Numero Elementi | Numero di elementi calcolato dal programma in base alla potenza richiesta e alla resa unitaria |
| Resa nominale [W] | Visualizzata dopo l'inserimento: numero di elementi × resa nominale da archivio |
| Resa effettiva [W] | Visualizzata dopo l'inserimento: tiene conto della temperatura media di lavoro del fluido termovettore |
| Etichetta | Nome dell'etichetta di progetto associata; personalizzabile dopo l'inserimento tramite Dati Estesi |
| Progressivo | Numero progressivo di inserimento (si incrementa automaticamente) |
| Precodice | Precodice di identificazione del terminale |
| Valvole - Ingresso/Uscita | Valvola (detentore) associata all'ingresso/uscita (campi di sola lettura dall'Archivio radiatori) |
📌 Inserimento nel Disegno
- Primo click: posizionamento del terminale
- Secondo click: rotazione (con OSNAP è sufficiente un solo click, per allineamento automatico alla parete)
- Due click aggiuntivi per inserire l'etichetta
Nota
Il dimensionamento sarà corretto non appena l'input è stato effettuato e il calcolo delle dispersioni eseguito. Se il radiatore non viene dimensionato potrebbe trovarsi fisicamente fuori dall'ambiente oppure il calcolo delle dispersioni deve essere aggiornato.
