Inserimento e Disegno di un VentilConvettore (Fancoil)
Comando per l'inserimento del terminale Fancoil negli impianti idronici, con selezione dalla marca/modello dall'archivio e visualizzazione delle rese calcolate in assetto estivo e invernale.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DTERM (F) |
| Finalità | Permette l'inserimento del terminale Fancoil |

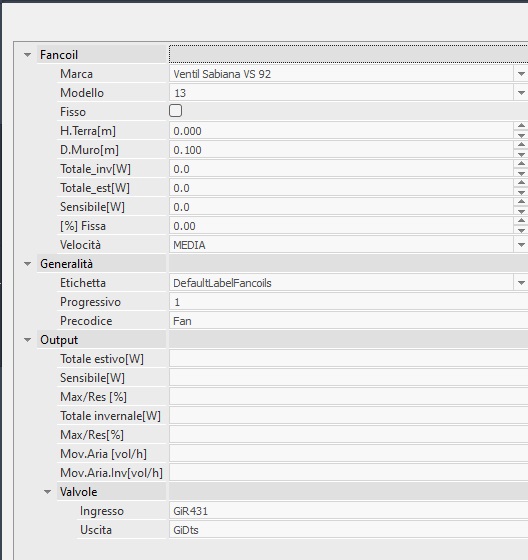

⚙️ Parametri di Input
| Campo | Descrizione |
|---|---|
| Archivio Fancoils | Selezione della marca/archivio |
| Modello | Il software elenca i modelli o taglie in funzione della potenza ambiente (calcolata o digitata). Se la potenza è quella calcolata, viene suddivisa equamente tra tutti i terminali dell'ambiente |
| Fisso | Se attivo, mantiene in fase di dimensionamento il modello prescelto (utile senza input edificio o con input tabellare) |
| H. Terra [m] | Quota di inserimento del terminale |
| D. Muro [m] | Distanza dall'unifilare di una parete, rispettata in fase di inserimento con OSNAP "Vicino" |
| Totale_est[W] | Potenza totale estiva imposta (lasciare vuoto per lettura automatica dall'ambiente) |
| Sensibile [W] | Potenza sensibile estiva imposta (lasciare vuoto per lettura automatica) |
| Totale_inv[W] | Potenza totale invernale imposta (lasciare vuoto per lettura automatica) |
| [%] Fissa | Percentuale della potenza totale ambiente abbattuta dal fancoil. Se vuoto, la potenza viene distribuita equamente tra tutti i terminali dell'ambiente |
| Velocità | Velocità della ventola (recepisce l'impostazione nella scheda FanCoil dell'archivio progetti di tubi) |
| Valvole - Ingresso/Uscita | Valvole associate al terminale (campi di sola lettura, recepite dall'archivio) |
| Etichetta | Informazioni da visualizzare nell'etichetta; con Aggiungi in progetto si accede all'archivio etichette |
| Progressivo | Numero progressivo di inserimento (si incrementa automaticamente) |
📊 Dati di Output (dopo inserimento)
I campi della sezione OUTPUT vengono compilati automaticamente dopo il posizionamento:
| Campo | Descrizione |
|---|---|
| Totale estivo [W] | Potenza totale estiva erogata dal singolo fancoil |
| Totale invernale [W] | Potenza totale invernale erogata dal singolo fancoil |
| Sensibile [W] | Potenza sensibile erogata |
| Max/Res% | Positivo: potenza eccede la richiesta della percentuale indicata. Negativo: il fancoil non riesce ad abbattere la quota indicata |
| Mov. Aria [Vol/h] | Movimentazione prodotta dalla taglia selezionata in assetto estivo |
| Mov. Aria Inv. [Vol/h] | Movimentazione prodotta in assetto invernale |
Se i valori di movimentazione derivano dal calcolo termico, in funzione delle scelte impostate nella scheda Fancoil del progetto termico (Archivio dei progetti di tubi), possono essere riferiti:
- A tutto il carico ambiente: in tal caso i valori riportati coincidono con il valore di Heat Extraction dell'ambiente.
- Al carico ambiente incrementato della percentuale di apporto dell'aria primaria, se l'impianto è a Fancoil + Aria primaria. Se le condizioni di immissione dell'aria primaria forniscono un apporto negativo, il carico ambiente risulta diminuito; viceversa, con apporto positivo, il carico ambiente risulta aumentato.
📊 Relazione con l'Apporto Aria Primaria

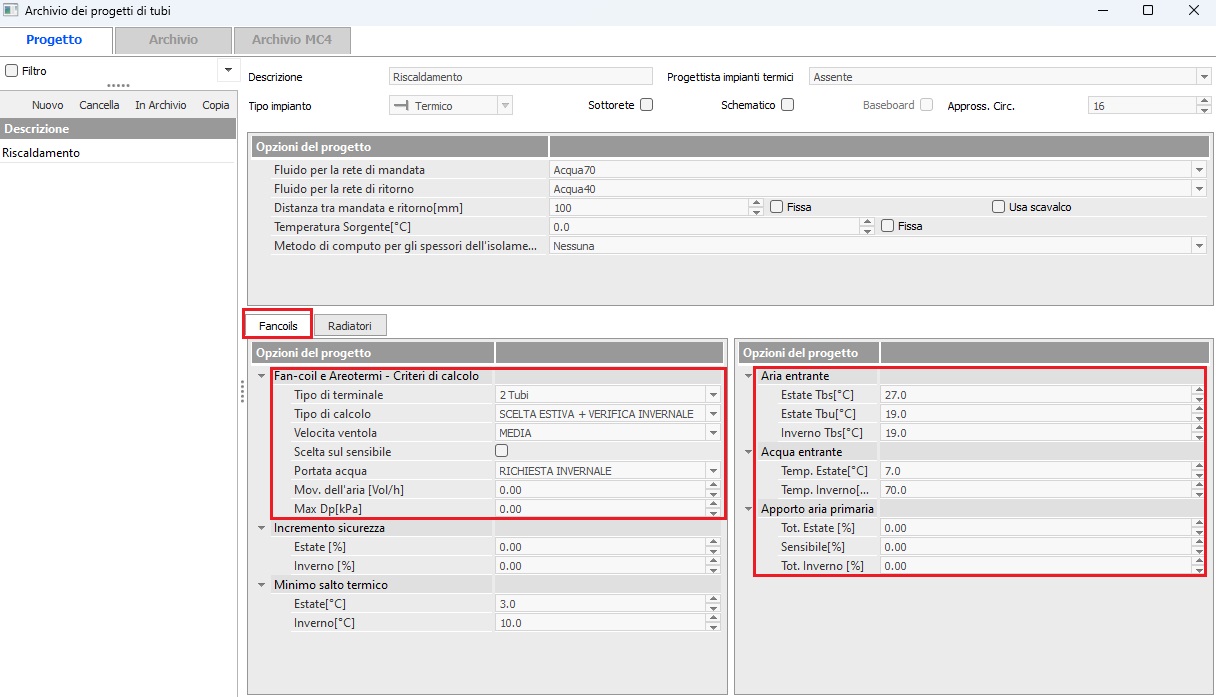

I campi Totale_est, Totale_inv e Sensibile sono interpretati in relazione alle impostazioni di progetto specificabili nella finestra Archivio dei progetti di tubi (Elenco reti di tubazioni), scheda Fancoil:
| Campo | Descrizione |
|---|---|
| Totale_est, Totale_inv | Potenza totale ambiente, rispettivamente estiva ed invernale. Se una parte dei carichi viene abbattuta dall'aria primaria e nei campi Tot. Estate [%] / Tot. Inverno [%] della sezione Apporto aria primaria è inserito un valore compreso tra 0 e 100, i valori presenti sono il risultato della differenza tra il carico ambiente e la percentuale dell'apporto dell'aria primaria impostata |
| Sensibile | Potenza sensibile ambiente estiva. Se nella scheda Fancoil, in corrispondenza del campo Scelta sul Sensibile, è presente il segno di spunta, il fancoil viene scelto sulla base del dato visualizzato in questo campo. Inoltre, se una parte dei carichi viene abbattuta dall'aria primaria e nel campo Sensibile [%] della sezione Apporto aria primaria è inserito un valore compreso tra 0 e 100, il valore presente è il risultato della differenza tra il carico ambiente e la percentuale dell'apporto dell'aria primaria impostata |

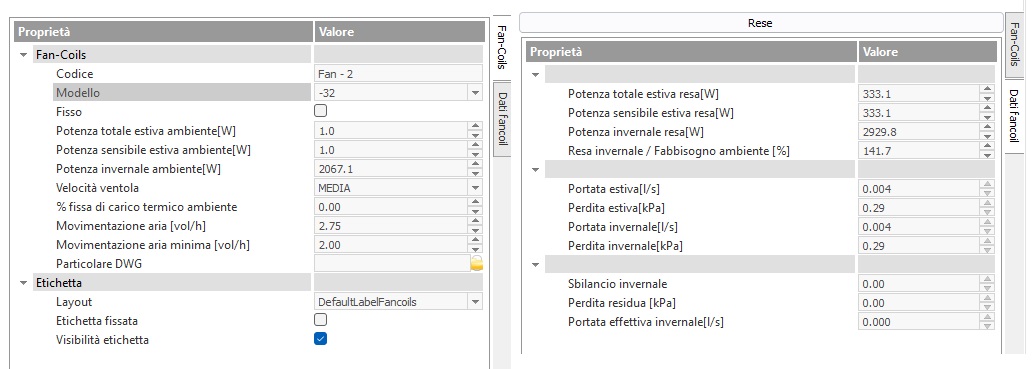

📌 Dati Estesi (dopo inserimento)
Selezionando il terminale con il tasto sinistro nella barra laterale si accede ai dati estesi, organizzati in due schede:
- Fan coils: codice, marca, modello, potenze, velocità ventola, % carico imposto, movimentazione aria
- Resa: tutte le rese del fancoil in funzionamento estivo e invernale, portate, perdite, sbilancio, portata effettiva
Cliccando su Rese si accede alle maschere con le curve di resa estive e invernali:

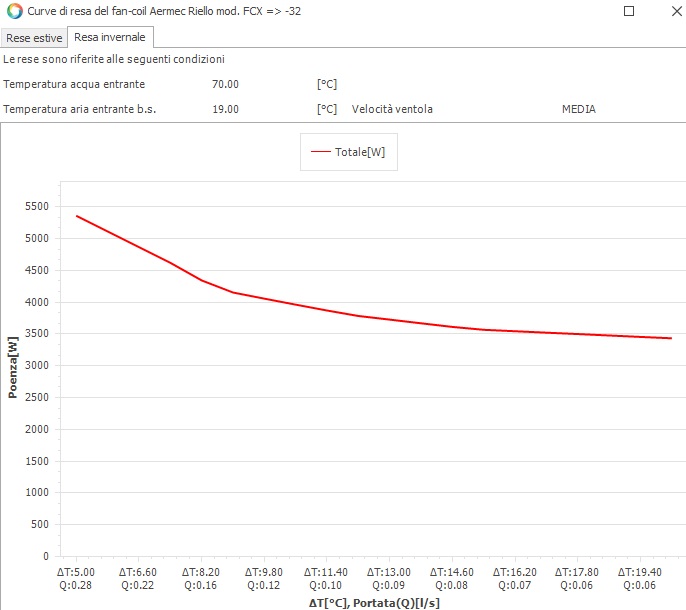

fancoil - curva di resa invernale

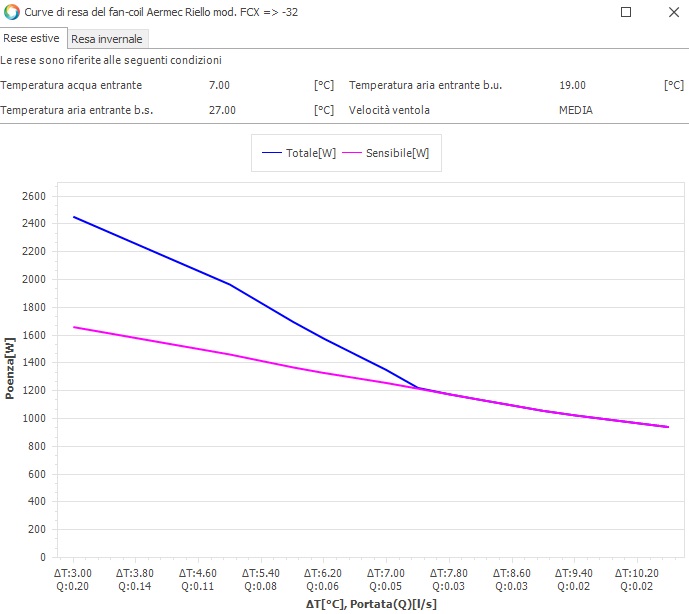

fancoil - curva di resa estiva
📌 Inserimento nel Disegno
- Primo click: posizionamento
- Secondo click: angolo di rotazione
- Due click aggiuntivi: posizione e rotazione dell'etichetta
Con OSNAP alla parete del fabbricato o alla linea del DWG, è sufficiente un solo click per il posizionamento poiché l'angolo è determinato automaticamente dalla direzione della linea su cui si fa OSNAP.
