Tubi - Disegno Automatico del Ritorno Simmetrico di una Rete Idronica

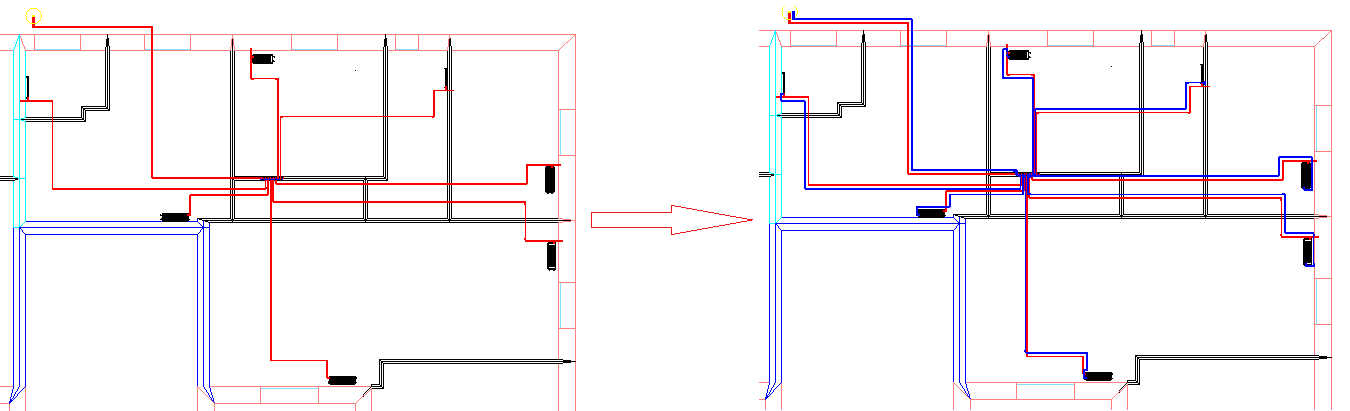

Il comando crea automaticamente la rete di ritorno sulla base della tubazione di mandata già disegnata, garantendo la simmetria idraulica dell'impianto.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Menu | Tubazioni > Reti |
| Comando | DRET |
📋 Utilizzo
Eseguire il comando e selezionare il tubo di mandata. Il programma crea in automatico la rete di ritorno.
Il comando dispone di un'opzione [Rimuovi], visibile nella riga di comando: selezionandola, la rete di ritorno viene eliminata per consentire un nuovo disegno (automatico o manuale).
⚙️ Parametri
Poiché il disegno del ritorno è automatico e si basa sulla rete di mandata disegnata manualmente, occorre verificare l'effettiva congruenza delle connessioni. La distanza tra mandata e ritorno è impostata nella scheda Progetto Tubi.
💡 Note
Il check "usa scavalco" fa sì che il programma, nel disegnare la linea di ritorno, eviti la linea di mandata con uno scavalco.
