Archivio Bruciatori
L'Archivio Bruciatori consente di definire i bruciatori da collegare ai generatori di calore che prevedono questo tipo di attacco.
📂 Accesso
Icona:
Comando: DBBRUC

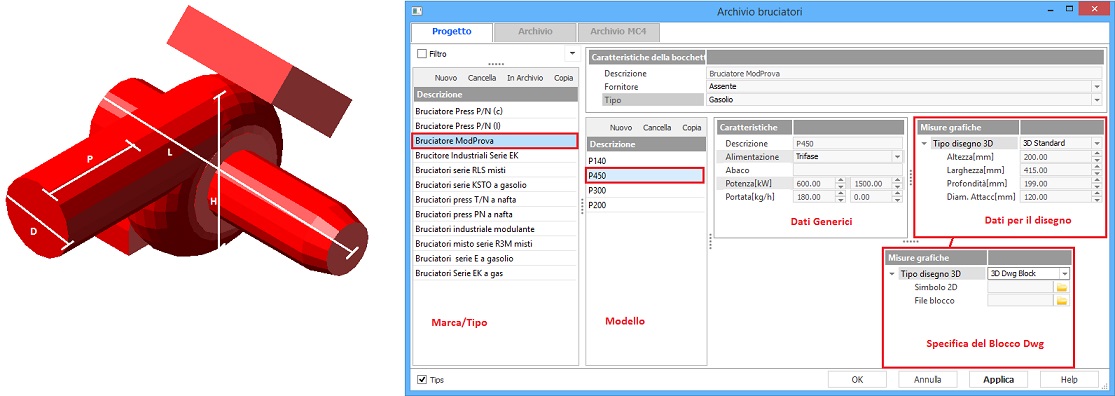

🛠 Interfaccia
📋 Struttura dell'Archivio
| Sezione | Descrizione |
|---|---|
| Marca o Tipo | Identificazione del produttore o tipologia (colonna sinistra). Premere Nuovo per aggiungere un nuovo elemento |
| Modello | Uno o più modelli associati alla marca selezionata. Premere Nuovo per aggiungere un modello |
| Caratteristiche | Dati descrittivi del bruciatore |
| Misure Grafiche | Definizione della rappresentazione grafica (vedi sotto) |
⚙️ Misure Grafiche
| Opzione | Descrizione |
|---|---|
| 3D Standard | Specificare le dimensioni indicate in figura; il programma genera il bruciatore al momento dell'inserimento |
| 3D DWG Block | Specificare il percorso e il nome del file DWG da utilizzare per la rappresentazione 3D e 2D (schematico) del progetto tubi di tipo Centrale Termica |
Blocco DWG personalizzato
Nel file DWG del bruciatore personalizzato occorre specificare l'attacco inserendo il file mc4IN2D.dwg, disponibile nel percorso C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\. Al momento dell'inserimento il programma richiederà il numero dell'attributo, da impostare a zero.
