Archivio Strumenti di Misura
L'archivio degli strumenti di misura consente di gestire termometri, pressostati, manometri e ammortizzatori per gli impianti di centrali termo-frigorifere.
📂 Accesso
Accesso tramite il menu Centrali Termo-Frigorifere > Archivi > Archivio Strumenti di Misura, oppure tramite il comando dbstrum.
🛠 Interfaccia

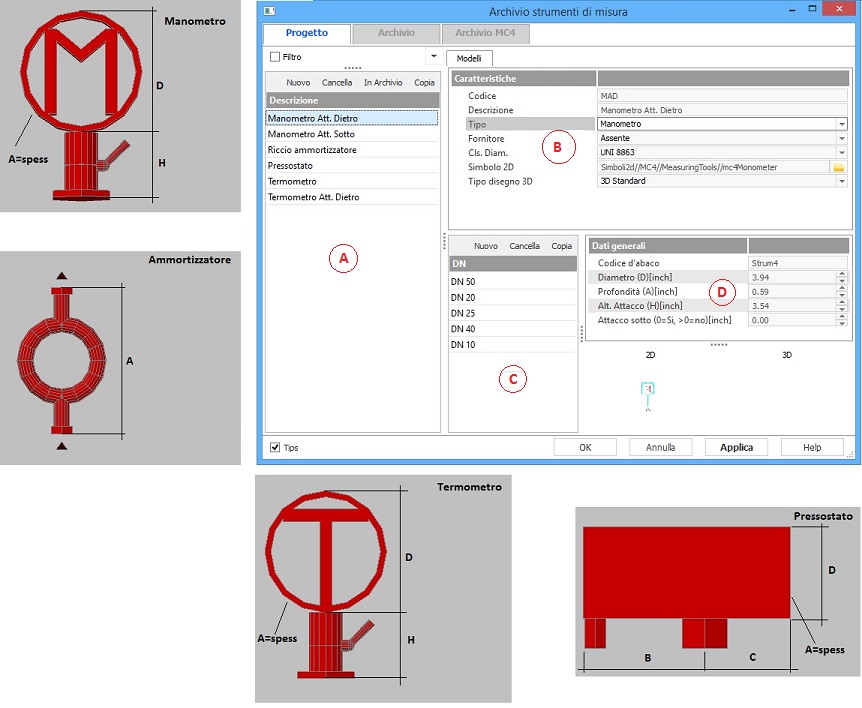

Il comando apre la maschera di gestione degli strumenti quali Termometri, Pressostati, Manometri e Ammortizzatori.
Facendo riferimento all'immagine in alto si possono distinguere quattro diverse aree.
📋 A - Lista Strumenti
Nell'area A si trova la lista degli strumenti del database. L'utente inserisce una descrizione a scelta per descrivere meglio il componente. Premere <Nuovo> per aggiungere un nuovo componente.
⚙️ B - Caratteristiche
In quest'area si definiscono le caratteristiche del componente selezionato.
| Campo | Descrizione |
|---|---|
| Codice | Codice identificativo del componente. |
| Descrizione | Descrizione del componente; è la stessa che appare nella lista A. |
| Tipo | Selezionare dal menu a tendina una delle quattro opzioni disponibili che identificano le tipologie di strumentazione: Manometro, Termometro, Pressostato e Ammortizzatore. |
| Fornitore | Specificare o meno un fornitore; la scelta non è obbligatoria. |
| Cls. Diam. | Selezionare la classe di diametri commerciali che definiscono le dimensioni degli attacchi degli strumenti. |
| Simbolo 2D | Specificare il file dwg contenente il disegno usato per rappresentare lo strumento nel disegno schematico del progetto di tubazioni. Il file deve essere salvato in una sottocartella del percorso C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\. |
| Tipo Disegno 3D | Selezionare una delle due opzioni per ottenere la rappresentazione grafica standard del programma oppure una rappresentazione personalizzata specificando il blocco dwg da utilizzare. Anche in questo caso il file deve essere salvato in una sottocartella del percorso C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\. La scelta dell'opzione 3D Standard attiva il frame D - Dati Generali. |
📊 C - Dimensioni
Nell'area C premere per aggiungere almeno una dimensione dello strumento.
⚙️ D - Dati Generali
I dati da inserire in questo frame dipendono dal tipo di strumento. Si faccia riferimento all'immagine sovrastante per il significato dei valori da inserire.
Il frame D - Dati Generali si attiva selezionando l'opzione 3D Standard nel campo Tipo Disegno 3D dell'area B.
