Archivio Separatori Idraulici

L'Archivio Separatori Idraulici permette di inserire e gestire i separatori idraulici delle centrali termo-frigorifere, con definizione degli attacchi e parametri per il disegno 3D parametrico o tramite blocco DWG.

🛠 Interfaccia​

CampoDescrizione
Icona
Comandodbsepidra

📋 Struttura del Database​

Il database dei separatori permette l'inserimento di Marche/Tipo con la possibilità di associare diversi Modelli per ciascuna.

Per ogni modello occorre specificare:

  • I dati degli attacchi (frame Dati Tecnici).
  • I dati per il disegno 3D dell'oggetto.

⚙️ Opzioni di Disegno 3D​

Disegno Parametrico​

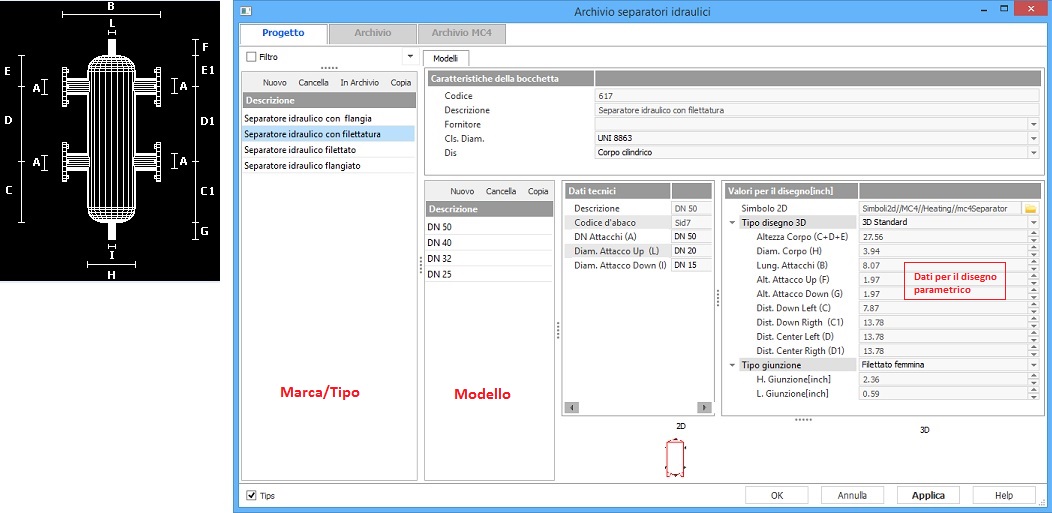

La maschera in alto mostra i dati dimensionali da inserire per il disegno parametrico dell'oggetto (fare riferimento all'immagine riportata di lato per il significato dei campi).

Disegno da Blocco DWG​

Selezionare 3D Blocco dwg nel campo Tipo Disegno 3D e specificare il percorso e il nome del file da utilizzare per la rappresentazione 3D e 2D (schematica) nel progetto di tipo Centrale Termica.

Nel file DWG occorre specificare l'attacco inserendo il file mc4IN2D.dwg che si trova al percorso:

C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\
