Associazione Collettore ad Area Radiante
Comando per effettuare la connessione logica tra un collettore e le ray area che esso serve, necessaria per il successivo calcolo della temperatura di mandata ai collettori.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | ASSOCIATEMANIFOLD |
| Finalità | Effettua la connessione logica tra collettore e ray area |
🛠 Procedura
L'inserimento di almeno un collettore è obbligatorio per l'uso di questo comando.
Attraverso tale comando l'utente indica al programma quali sono le ray aree servite da un determinato collettore. Per un progetto completo, tutte le ray aree devono essere associate ad un collettore: una ray area può essere servita da un solo collettore.
Si esegua il comando e come primo dato di input si deve selezionare il collettore al quale associare le ray area. Fatto questo occorre disegnare (il comando è sempre attivo) una serie di linee che simulino il percorso delle tubazioni di adduzione fino all'ingresso della rayarea. Una volta arrivati all'ingresso della ray area, occorre disegnare l'ultimo tratto che va dall'ingresso al simbolo della ray area. Per fare questo occorre mantenere il cursore del mouse all'interno della ray area e premere Invio.

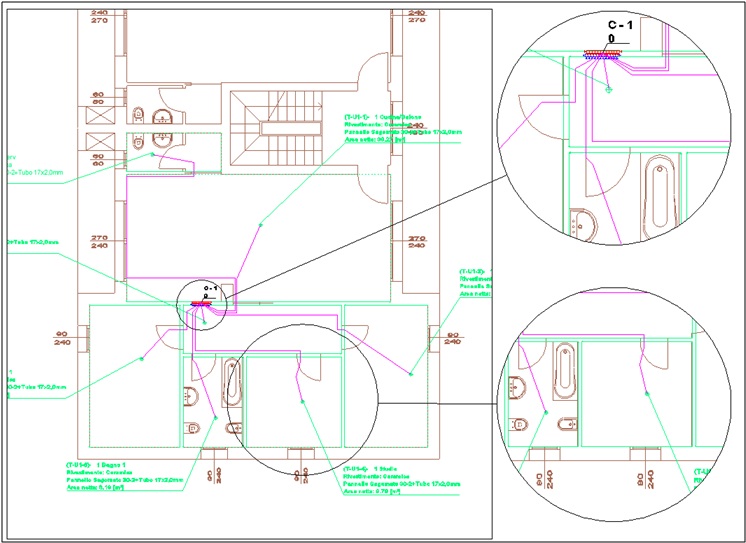

Nell'immagine è rappresentato un collettore che serve un intero alloggio. La linea magenta che rappresenta l'associazione ray area-collettore parte dal collettore ed arriva al tag della ray area. Qualora un ambiente fosse servito da due collettori perché di grande dimensione, occorre disegnare più ray area ed associare ognuna al collettore di competenza.
💡 Metodo Alternativo

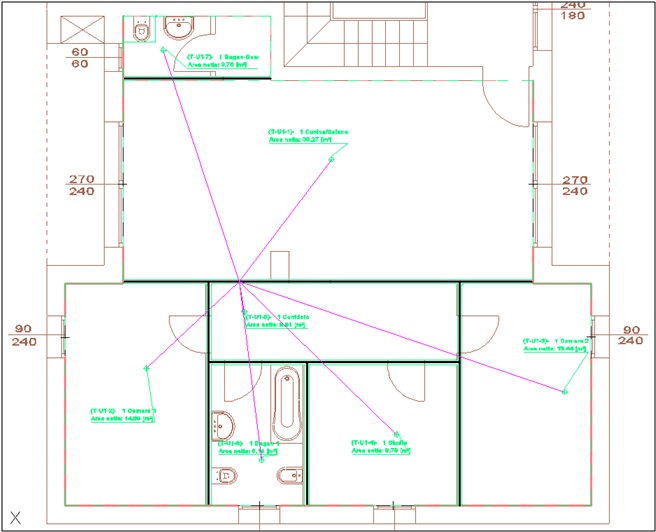

In alternativa, l'associazione collettore-ray area può essere fatta disegnando una semplice linea che va dal collettore al simbolo della ray area.
📊 Risultati
Il programma è in grado di fornire la relazione di calcolo ed il computo metrico anche se i circuiti non sono stati disegnati. Il calcolo si baserà sulle aree dei singoli ambienti serviti e sulle lunghezze delle adduzioni rilevate tramite la linea di associazione collettore-rayarea.
Per ottenere un risultato più corretto sulle quantità di materiale e sulle lunghezze dei circuiti (che influenzano la perdita di pressione), si raccomanda l'esecuzione dell'associazione simulando il percorso delle tubazioni di adduzione, come mostrato nella prima immagine. Se si devono disegnare i circuiti, i due metodi sono equivalenti perché ai fini dei calcoli il programma leggerà le quantità disegnate.
