Disegno ed Aggiornamento dei Circuiti
Comando multifunzione per il disegno dei circuiti radianti, l'aggiornamento dei calcoli e il ridisegno dei circuiti con adeguamento al nuovo passo.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | FLHT |
| Finalità | Avvia la procedura di disegno circuiti e aggiornamento calcoli |
🛠 Funzioni del Comando
Il comando è multifunzione: permette di disegnare i circuiti per la prima volta, aggiornare i calcoli senza modificare i circuiti eventualmente editati, e ridisegnare tutto annullando eventuali modifiche.
Disegno Circuiti:
Una volta eseguito il comando occorre cliccare su un tratto qualsiasi della linea di adduzione (colore ciano) ed il programma procede al disegno dell'intero circuito (dall'inizio della linea di adduzione sino all'ambiente).
Qualora il disegno non venisse eseguito occorre controllare che:
- Il verso di disegno (impostazione ray area) sia compatibile con il percorso
- La posizione dell'ultimo tratto entrante nella ray area sia corretta rispetto ai lati della ray area stessa
- Il TAG della ray area non mostri "ray area non chiusa"
Qualora si sia usato il solo comando Live Circuits e non sia stata disegnata alcuna adduzione, per ridisegnare occorre cliccare sulla piccola linea di colore ciano che il comando Live Circuits inserisce in prossimità del punto di ingresso dei circuiti nella ray area.
🔄 Ridisegno con Circuiti Modificati

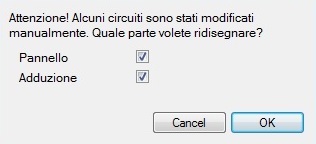

Se i circuiti sono stati modificati, il ridisegno avviene previo messaggio d'avviso:
La maschera appare quando, a comando attivo, si clicca su una qualsiasi delle linee di adduzione e i circuiti sono stati editati (Stretch, Sposta, ecc.). L'utente può scegliere di ridisegnare tutto il circuito (adduzione + parte interna alla ray area), soltanto l'adduzione o soltanto la parte interna alla ray area.
⚙️ Aggiornamento Calcoli
Quando si apportano modifiche al progetto (temperatura di progetto, carico ambiente, ecc.) occorre aggiornare i calcoli e anche il disegno, poiché le modifiche possono comportare il cambio del passo in ambiente.
Per aggiornare senza ridisegnare i circuiti editati, eseguire il comando e cliccare il tasto destro del mouse per aprire il menu contestuale:
| Opzione | Descrizione |
|---|---|
| Collettore | Aggiorna i circuiti del collettore selezionato (es. si è modificata la temperatura di un solo collettore). |
| Tutto | Aggiorna tutti i circuiti del progetto (tempi di attesa leggermente superiori). |
In nessun caso i circuiti editati verranno ridisegnati durante l'aggiornamento.
