Disegno del Tubo di Adduzione
Comando per il disegno delle tubazioni di adduzione dei circuiti radianti, dal collettore fino all'ingresso nell'area pannellabile.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DPANN |
| Finalità | Disegna Linea Adduzione Circuiti |
🛠 Descrizione
Il comando permette il disegno delle adduzioni dei circuiti. Il verso di disegno è quello dal collettore all'ambiente, contrariamente al verso che si segue con il comando Tails. Può essere utilizzato anche nel caso in cui i circuiti siano già stati disegnati con Live Circuits e si vogliano disegnare le adduzioni partendo dal collettore e non a ritroso (in questo caso bisogna collegarsi al tratto già disegnato dal programma).
📋 Procedura

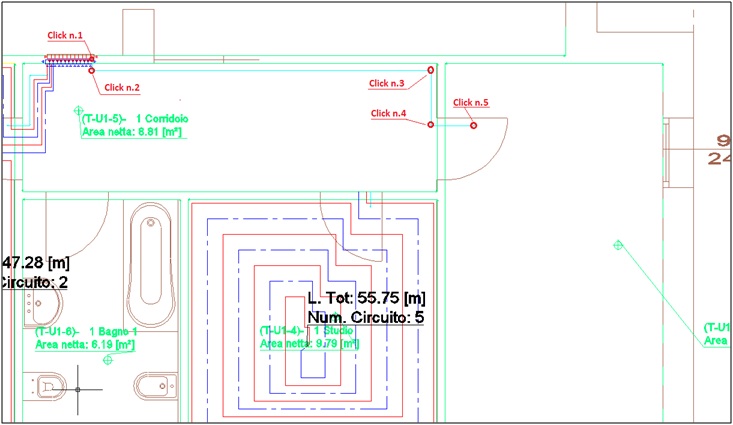

Come si vede nella figura sottostante, l'adduzione è stata disegnata dal collettore fino all'ingresso in ambiente. Il disegno presuppone che il verso di disegno dei circuiti sia orario.
 |  |
|---|

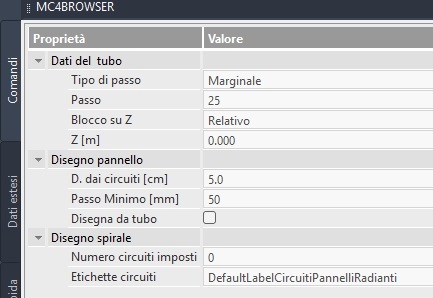

⚙️ Parametri della Barra Laterale
| Campo | Descrizione |
|---|---|
| Tipo di passo | Selezionare il tipo di passo. Con le scelte Soggiornale e Marginale il programma impone il passo all'adduzione pari a quello dell'ambiente di attraversamento. Con l'opzione Imposto si impone il passo scelto nel campo Passo. |
| Blocco su Z - Z[m] | Imposta la quota di disegno dell'adduzione. È fortemente consigliata l'impostazione di default (Blocco: relativo a Pavimento, Quota: Zero). |
| Disegna da Tubo | Attivando questa opzione l'utente utilizza il tubo di adduzione per identificare l'area da coprire, sovrascrivendo i dati della ray area. |
💡 Verso dei Circuiti
Per disegnare i circuiti occorre eseguire il comando Spirale
e cliccare su un tratto qualsiasi della linea di adduzione (colore ciano). Il verso dei circuiti è quello impostato nella ray area.

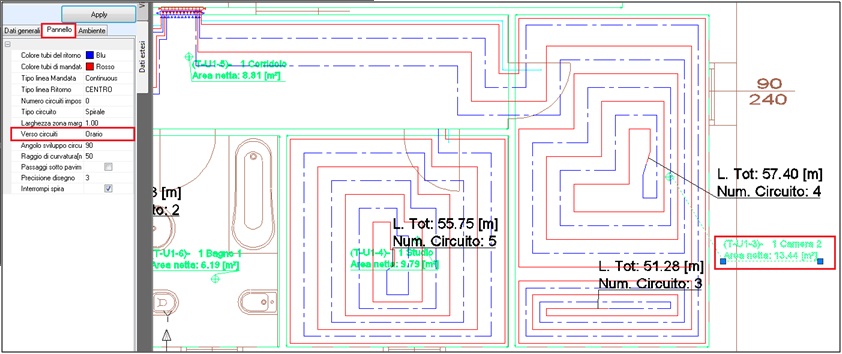

Nell'esempio il verso deve essere orario per ottenere i circuiti corretti:

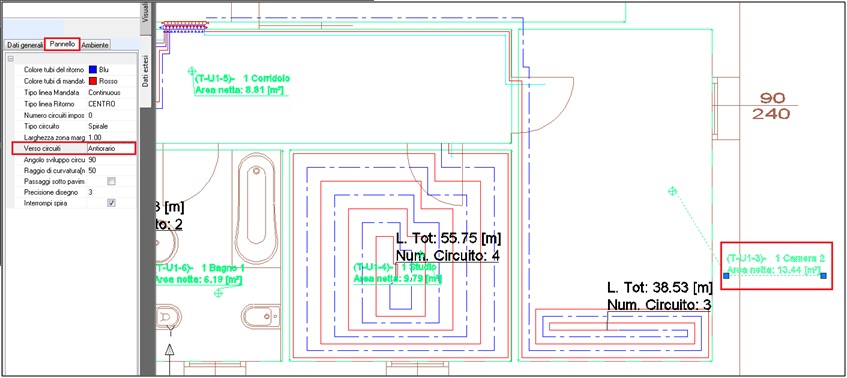

Qualora il verso fosse antiorario, il disegno ottenuto sarebbe:
In questo caso il programma non vede più spazio per rientrare con le tubazioni sul lato di ingresso e quindi blocca il disegno degli altri circuiti.

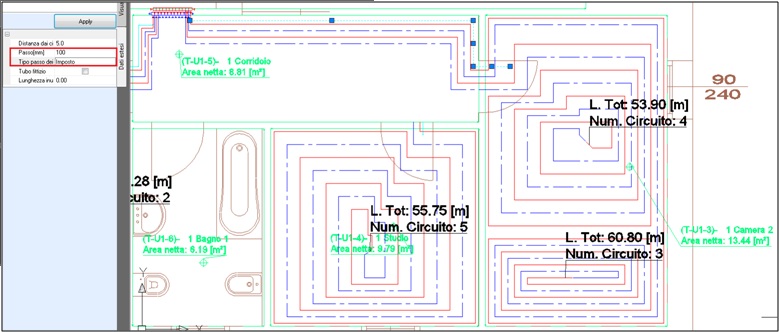

Forzando i passi a 100 sulle adduzioni si ottiene invece un diverso disegno dei circuiti:
I passi possono essere impostati anche in fase di editing, attraverso i Dati Estesi della linea di adduzione.
🔧 Utilizzo con Collettore in Quota

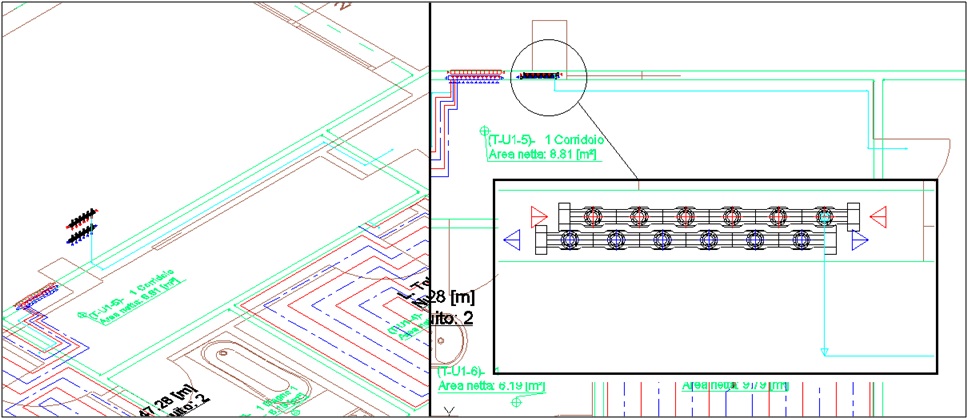

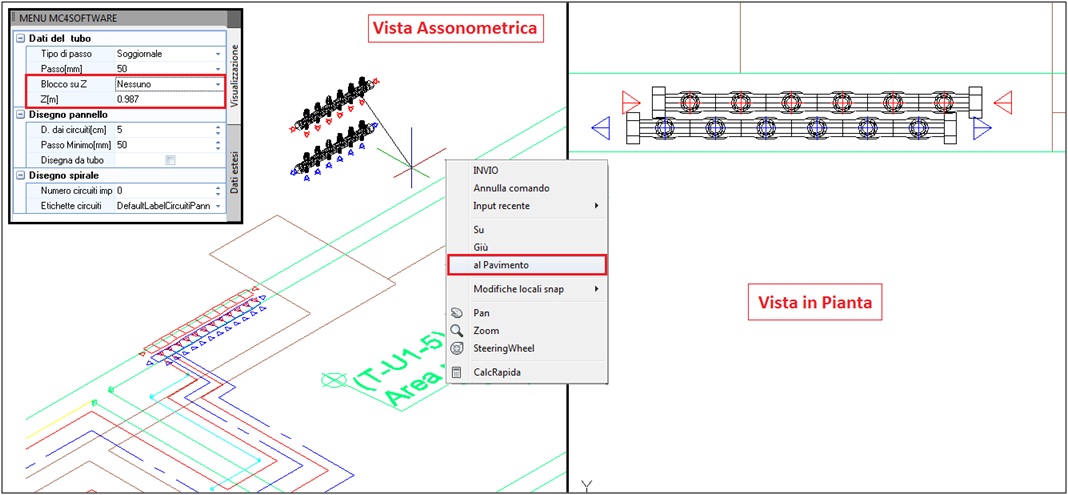

Quando il collettore è posizionato ad una certa altezza dal pavimento, nella barra laterale occorre sbloccare la coordinata Z (impostarla a Nessuno) e cliccare in corrispondenza dell'OSNAP all'attacco del collettore.
Il programma legge automaticamente la coordinata Z dell'attacco. Per disegnare il tratto verticale che va dalla connessione al collettore fino al pavimento, a comando attivo, selezionare l'opzione Al Pavimento disponibile nel menu contestuale (tasto destro del mouse).
📌 Modalità "Disegna da Tubo"

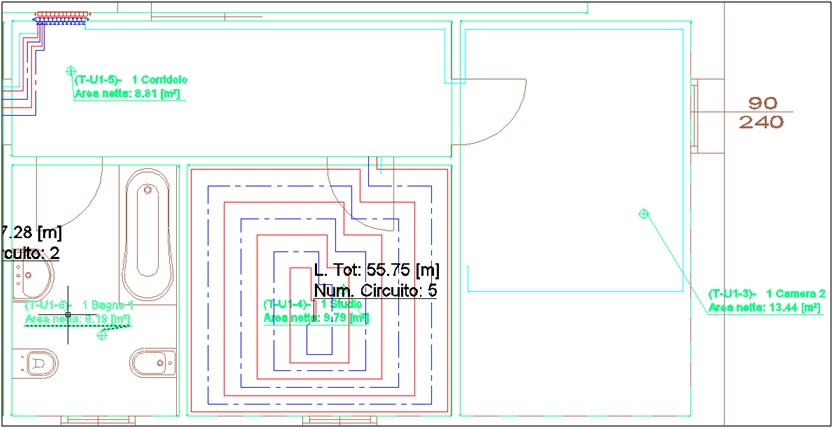

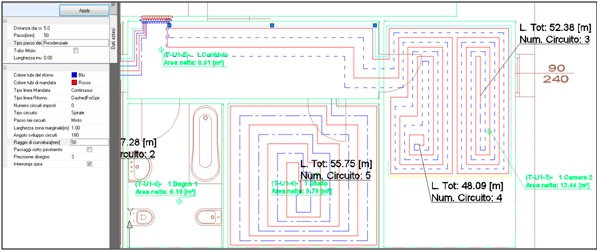

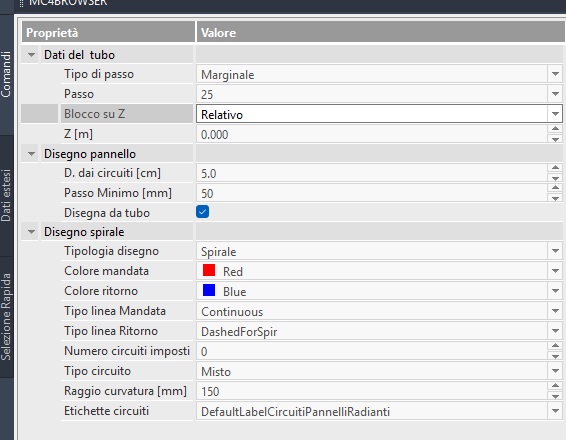

Attivando il check Disegna Da Tubo nella barra laterale, il tubo di adduzione identifica anche l'area da coprire all'interno della ray area. La barra laterale si trasforma attivando la sezione Disegno Spirale.
Una volta disegnata l'adduzione occorre eseguire il comando Spirale per il disegno dei circuiti: cliccare su un tratto qualsiasi dell'adduzione. In questo caso il verso dei circuiti (orario/antiorario) è automaticamente definito dal disegno.
In questo caso il programma considera come area radiante solo quella delimitata dalle tubazioni e ricalcola la resa dei circuiti, che devono erogare una densità maggiore per sopperire all'area non coperta.
📊 Confronto Precalcolo / Progetto

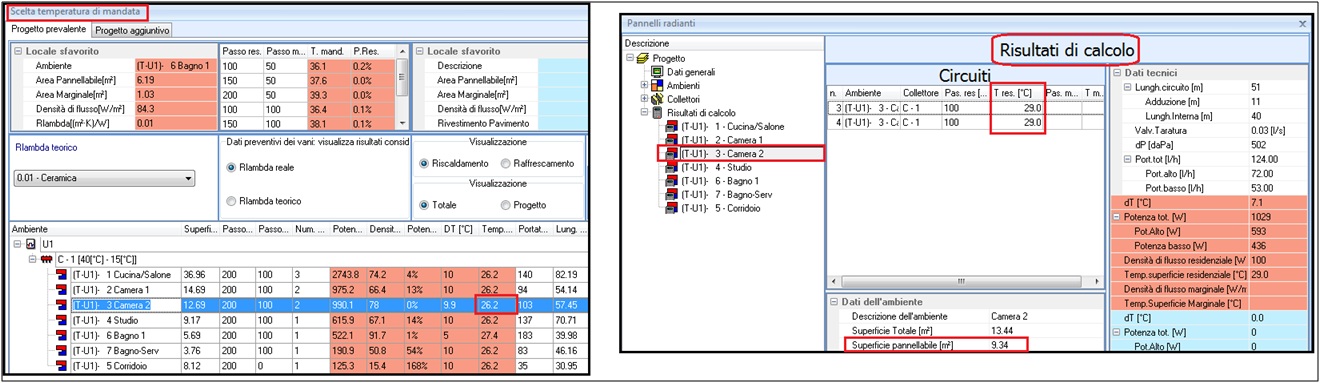

Per controllare il calcolo si possono paragonare i valori previsti a livello di precalcolo (finestra Temperatura di Progetto) e quelli di progetto definitivo (finestra Risultati di calcolo).
- Precalcolo: si basa sull'intera area radiante disponibile, pari a 12,69 m² (valore diverso dai 13,44 m² mostrati nella ray area, perché si considera la distanza tra la linea perimetrale e la tubazione del circuito). Coprendo 12,69 m² basterebbe una temperatura di superficie pari a 26,2 °C per abbattere una densità di flusso di 78 W/m², che produce un carico totale di 990,1 W.
- Progetto: la superficie pannellabile effettiva è 9,34 m², quindi la densità di flusso è pari a 990,1 / 9,34 = 106 W/m². Essendo la richiesta superiore a 100 W/m², la temperatura del pavimento raggiunge il massimo ammissibile di 29 °C (area residenziale), sul quale il programma la blocca. Quest'area non è quindi sufficiente ad abbattere l'intero carico ambiente.
📊 Esempio Combinato

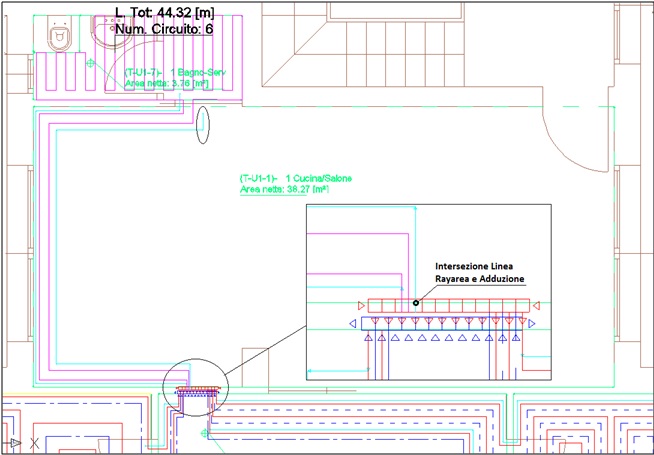

È possibile combinare l'uso delle linee di perimetro della rayarea con il tubo di adduzione per la determinazione dell'area radiante in caso di attraversamento di tubazioni.
Questo disegno è possibile eseguirlo solo se l'attacco del collettore è esterno alla ray area, in modo che la linea di perimetro intersechi quella di adduzione. Se il collettore si trovasse all'interno dell'ambiente, occorre utilizzare la proprietà Disegna da Tubo o separare l'area con delle linee di ray area.
