Definizione Automatica dell'Area Radiante (RayArea)
Comando per l'estrazione automatica del perimetro e del tag della ray area dall'ambiente, con impostazione delle proprietà di contorno, area e layout dei circuiti.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DEXT |
| Finalità | Disegna il perimetro ed il tag della Rayarea dall'Ambiente |
⚙️ Opzioni Barra Laterale

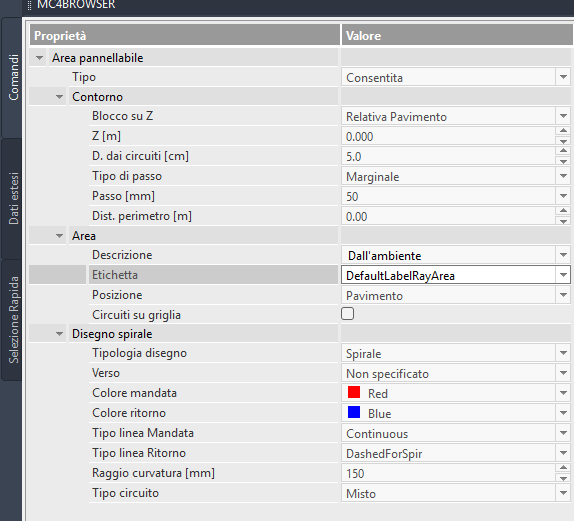

Si segue il comando e la barra laterale mostra i dati che saranno assegnati alla area radiante ray area.
Si distinguono tre diverse sezioni:
Contorno
Contiene le proprietà delle linee di perimetro dell'area radiante:
| Campo | Descrizione |
|---|---|
| Blocco Su Z e Z [m] | Definisce la quota di disegno delle linee della ray area. Le opzioni sono: Relativa a Pavimento (impostazione consigliata, con Z [m] = 0, in modo che la quota coincida con quella del pavimento del piano corrente), Assoluto (la quota in Z si riferisce all'UCS assoluto del CAD) e Nessuno (la quota sarà zero oppure quella dell'oggetto cui eventualmente si fa OSNAP) |
| D. dai Circuiti | Distanza del tubo del circuito dalla linea di delimitazione della ray area (es. 5 cm). Modificabile anche in fase di editing tramite Dati Estesi |
| Tipo di passo | Residenziale, Marginale oppure Imposto. Se si sceglie Imposto, il valore del passo deve essere selezionato nel menu successivo |
| Passo | Selezionare un passo dalla lista dei passi del sistema scelto a livello piano. Considerato solo se al campo precedente si è scelto Imposto |
| Dist. Perimetro | Distanza tra la parete dell'ambiente e la corrispettiva linea di perimetro della ray area. Se nullo, il perimetro verrà posizionato esattamente sulla linea delle pareti |
Area
Contiene i dati generali della ray area:
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione della ray area (si consiglia di mantenere il default per mettere facilmente in relazione i dati della ray area con quelli dell'ambiente) |
| Etichetta | Definisce i dati da mostrare nell'etichetta della ray area |
| Posizione | Definisce la reale posizione della ray area: Pavimento, Parete o Soffitto. A parete e soffitto si può usare anche il tipo prefabbricato (non a pavimento). Con tipologia "Annegato" il programma corregge la resa in funzione della posizione |
| Circuiti su griglia | Consente di disegnare i pannelli radianti riferendoli alla griglia del CAD |
Disegno Spirale
Contiene i dati che definiscono il layout dei circuiti, utilizzati per il disegno automatico dei circuiti.
| Campo | Descrizione |
|---|---|
| Tipologia | Tipo di layout tra le opzioni disponibili: Spirale, Serpentina, Serpentina Serie e Doppio Meandro. Se l'opzione non è disponibile è perché il tipo di sistema scelto ha un solo tipo di layout, impostato direttamente come proprietà del sistema nell'archivio dei sistemi radianti |
| Verso | Verso di avvolgimento dei circuiti: Orario o Antiorario |
| Colore Mandata/Ritorno | Imposta il colore delle tubazioni di mandata e ritorno quando il layout è Spirale |
| Tipo Linea Mandata/Ritorno | Imposta il tipo di linea delle tubazioni di mandata e ritorno quando il layout è Spirale |
| Raggio di Curvatura | Raggio di raccordo delle tubazioni del circuito. Influisce in modo importante sul disegno del tratto centrale della spirale |
| Tipo Circuito | Le opzioni sono: Misto, Soggiornale e Marginale. Nel caso Misto il programma utilizza due passi distinti tra zona soggiornale e zona marginale, qualora le esigenze lo richiedano e siano presenti aree marginali. Nel caso Soggiornale, indipendentemente dalla presenza di tratti marginali, considera l'intera area come soggiornale (temperatura pavimento limite = 29 °C). Nel caso Marginale l'area sarà solo marginale, con limite della temperatura del pavimento posto a 35 °C, indipendentemente dalla presenza di tratti soggiornali |
Una volta impostati i dati è sufficiente cliccare sull'etichetta dell'ambiente.
