Definizione ed Inserimento dell'Area Radiante (RayArea)
Comando per l'identificazione manuale di un'area radiante, utilizzato quando non si sfrutta l'estrazione automatica o quando si suddivide una ray area in più aree.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DRAYAREA |
| Finalità | Identifica un'area radiante |
📋 Quando Utilizzarlo
L'identificazione manuale di un'area radiante è necessaria quando:
- Non si utilizza l'estrazione automatica della ray area dall'ambiente
- Si suddivide una ray area in più aree (per un layout particolare o per coprire un ambiente con più collettori)
I dati da associare alla ray area variano a seconda che sia stato effettuato l'input del fabbricato oppure no (Piano Tabellare).
⚙️ Modalità con Input del Fabbricato

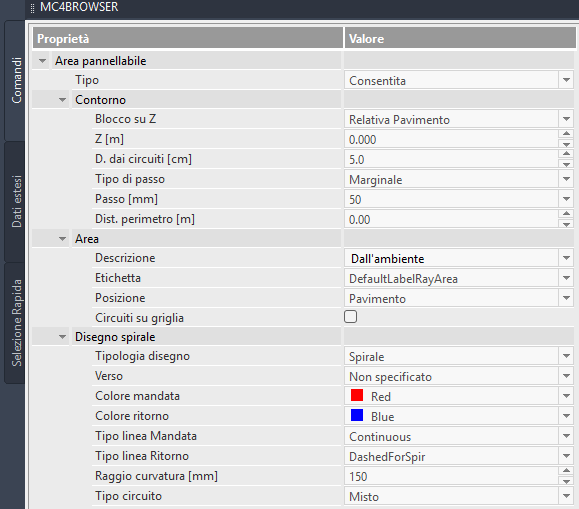

Nel caso in cui ci sia l'input del fabbricato, la barra laterale a comando attivo è la seguente:
Dati Generali Ray Area
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione della ray area (si consiglia il default per mantenere la correlazione con i dati dell'ambiente) |
| Etichetta | Definisce i dati da mostrare nell'etichetta della ray area |
| Posizione | Definisce la reale posizione della ray area: Pavimento, Parete o Soffitto. A parete e soffitto si può usare il tipo prefabbricato (non a pavimento). Con tipologia "Annegato" il programma corregge la resa in funzione della posizione |
Disegno Spirale (Layout Circuiti)
| Campo | Descrizione |
|---|---|
| Tipologia | Tipo di layout: Spirale, Serpentina, Serpentina Serie, Doppio Meandro. Se non disponibile, il tipo è impostato nell'archivio dei sistemi radianti |
| Verso | Orario o Antiorario |
| Colore Mandata/Ritorno | Imposta il colore delle tubazioni di mandata e ritorno (solo layout Spirale) |
| Tipo Linea Mandata/Ritorno | Imposta il tipo di linea delle tubazioni (solo layout Spirale) |
| Raggio di Curvatura | Imposta il raggio di raccordo delle tubazioni del circuito; influisce sul tratto centrale della spirale |
| Tipo Circuito | Misto (due passi distinti), Soggiornale (intera area con limite 29°C), Marginale (intera area con limite 35°C) |
⚙️ Modalità Tabellare (Senza Input del Fabbricato)

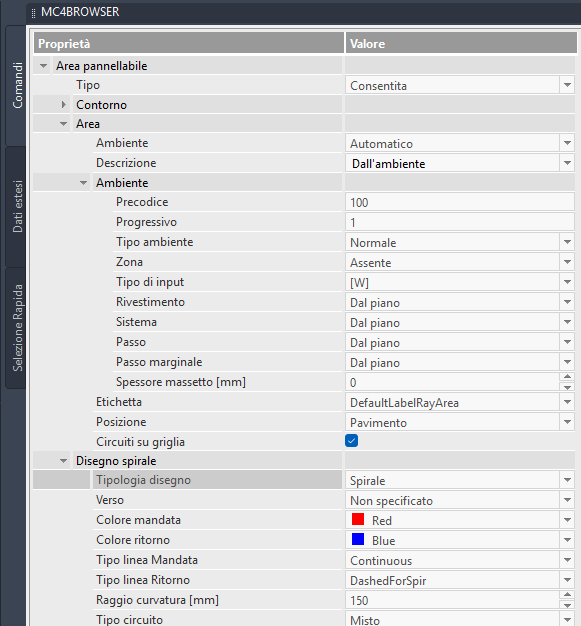

La barra laterale mostra dati aggiuntivi per la creazione dell'ambiente (solo entità logica):
Importante per la creazione dell'ambiente è la scelta nel menu Ambiente:
- Automatico: il programma crea l'ambiente logico automaticamente all'inserimento grafico del tag. Per associare più di una ray area allo stesso ambiente, selezionare Automatico per la prima e poi il nome dell'ambiente già creato per le successive.
Dati Ambiente
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione dell'ambiente |
| Precodice | Valore dato dal precodice piano e codice dell'unità immobiliare |
| Tipo Ambiente | Standard per tutti gli ambienti che non sono bagni; WC per i bagni |
| Zona | Zona di appartenenza dell'ambiente |
| Tipo di input - Potenza Invernale/Estiva | Inserire il carico ambiente in Watt (totale) o in Watt/mq (per unità di superficie moltiplicata per l'area radiante) |
| Rivestimento | Resistenza termica aggiuntiva del rivestimento dell'ambiente |
| Sistema | Sistema radiante per l'ambiente o riferimento al piano |
| Passo/Passo Marginale | Passo soggiornale e marginale, o riferimento al piano, o Calcolato |
| Etichetta | Tipo di etichetta della ray area |
| Posizione | Pavimento, Parete o Soffitto (vedi sezione precedente) |
