Conversione di una Linea in Area Soggiornale
Comando per disegnare linee soggiornali/residenziali sfruttando le linee di disegno presenti nel file DWG come riferimento esterno (Xref).
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DLININRAYAREAEDGE |
| Finalità | Disegna Linea Soggiornale da una Linea DWG |
🛠 Procedura
Questo comando si utilizza per disegnare linee marginali e soggiornali/residenziali "sfruttando" la linea di disegno presente nel file DWG utilizzato come Xref.

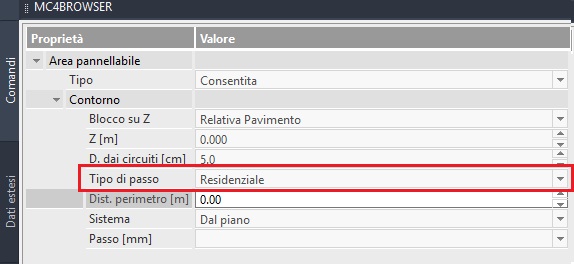

All'esecuzione del comando nella barra laterale occorre selezionare Residenziale come Tipo di Passo. I dati relativi al disegno della linea sono i seguenti:
⚙️ Parametri
| Campo | Descrizione |
|---|---|
| Blocco su Z | Si consiglia di mantenere l'impostazione "Relativa a Pavimento" con Z [m] = 0. La quota di disegno delle linee della rayarea è quella del pavimento (calpestio) del piano corrente. Le altre opzioni sono: Assoluto (la quota in Z si riferisce all'UCS assoluto del CAD) e Nessuno (la quota sarà zero o quella dell'oggetto su cui si farà OSNAP). |
| D. dai Circuiti | Distanza del tubo del circuito dalla linea di delimitazione della rayarea. Il valore può essere impostato al momento del disegno o modificato nei Dati Estesi. |
| Tipo Passo | Deve essere impostato a Residenziale in questo caso. Sono presenti anche le opzioni Marginale e Imposto. Se si sceglie Imposto, il valore del passo deve essere selezionato nel menu successivo. |
| Passo | Selezionare un passo dalla lista con i passi del sistema scelto a livello piano. Tale valore è preso in considerazione solo se al campo precedente si è scelto Imposto. |
| Dist. Perimetro | In questo comando tale campo non sortisce alcun cambiamento ed è completamente ignorato. |
Nota
Qualora si sia effettuato l'input del fabbricato, la linea di delimitazione della Ray Area deve stare all'interno dell'ambiente. Se l'input dell'edificio non è stato effettuato (Piano Tabellare), l'ambiente sarà definito congiuntamente all'area radiante.
